二    SDH光電一體化傳輸設備類

2.1    概述
(1)    技術成熟，國際標準，全球的光口可以互聯互通；
(2)    產品體系比較全，SDH、MSTP、MSAP；
(3)    傳輸容量大，適合窄帶和寬帶業務在光纖上傳輸；
(4)    傳輸路徑種類多，適合點對點、光纖鏈網、光纖雙環網冗余、樹狀光纖網的傳輸方式；
(5)    業務種類多，除支持各種傳統PCM業務外，還能支持多種獨立的以太網傳輸、視頻業務傳輸，等等；
(6)    SDH的TDM傳輸技術為各種重要的業務預留獨享的業務帶寬，至今仍應用于重要領域，如軍隊、電力、石油、公安等行業。

2.2    IDM MSTP155-16（IDM MUX30） SDH光電一體化傳輸設備


設備面板示意圖


設備面板示意圖


功能特點：
(1)    19英寸1U標準機箱結構，易于安裝；
(2)    集成了SDH、PDH、IP接入功能于一體，滿足用戶遠端大部分業務接入的需求；
(3)    支持3個業務槽位，可插入E1業務盤、FXS/FXO盤、V.24/V.35盤、以太網擴展卡、視頻卡、通用業務盤，根據需求靈活配置；
(4)    該設備具有多種時鐘模式，能夠滿足各種應用環境的時鐘需求。包括本地晶振時鐘、線路提取時鐘、外部時鐘2MBIT/2MHZ；
(5)    完善的監控告警功能。面板指示燈可以顯示具體告警狀態，同時設備能夠輸出告警信息；
(6)    主機提供雙光口或雙電口的SDH接口，便于構成鏈網或冗余環式結構；
(7)    支持點對點、鏈形、環形組網方式，也可與集中型MSTP系統聯合組網；
(8)    交叉容量為128×128 VC-12；
(9)    在光口模式下可以提供FC/SFP光模塊；
(10)    可以與任何標準SDH/MSTP設備的STM-1光接口對接；
(11)    DC-48V、AC220V電源可選。


2.3    IDM MSTP155-24 SDH光電一體化傳輸設備


功能特點：
(1)    19英寸1U標準機箱結構，易于安裝；
(2)    兩個STM-1光接口，可提供1+1通道保護功能；
(3)    2路n×64K（n=1～31）的V.35/V.11通道；
(4)    集SDH光傳輸、PCM復用、以太網接入多業務于一體；
(5)    最多可提供4路物理隔離以太網，能實現N×E1帶寬捆綁任意分配；
(6)    提供3個業務插盤槽位，可選配8E1接口盤、USER盤、8路電話接口盤、8路RS232/RS485/RS422接口盤；
(7)    采用插卡式結構設計，通過接口卡提供多種語音和數據業務，具有很強的升級性；
(8)    支持點對點、鏈形、環形組網方式，也可與集中型MSTP系統聯合組網；
(9)    符合ITU-T G.813 標準，完全滿足定時精度、牽入牽出、噪聲產生、噪聲容限、轉移特性、長短期相位響應保持模式）等方面的要求；
(10)    具有完善的網管功能，可在線實時監控。

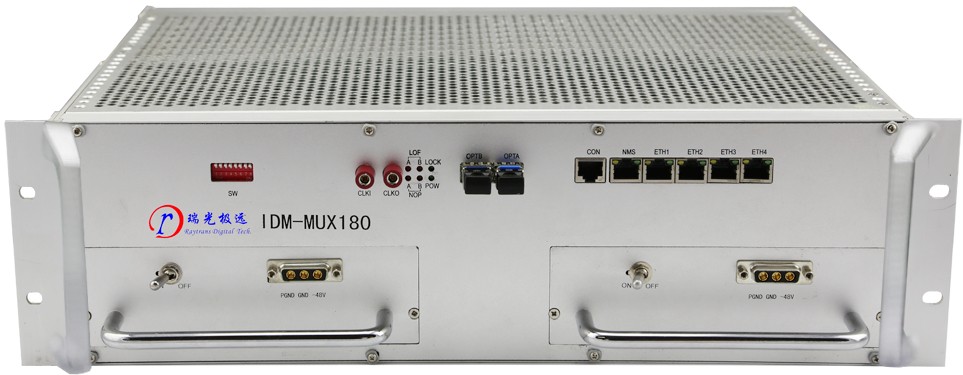

2.4    IDM MUX180 SDH光電一體化傳輸設備


功能特點：
(1)    機箱結構采用19英寸標準3U機箱、插盤式設計；提供17個3U用戶插盤槽位；
(2)    兩個SFP類型STM-1光接口，支持SDH環網、鏈網，提供支路1+1通道保護；
(3)    提供TDM接口業務間的252×252 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
(4)    IDM MUX180光電一體化傳輸設備最多支持180路64K時隙業務的接入；
(5)    可提供4組物理隔離的EoS以太網，每組EoS帶寬為N×VC12（N=1~50）可設；每組并提供1組擴展以太網端口預留；與8FE盤配套使用擴展以太網接口數量；
(6)    提供5合一2線音頻卡：3U-8MVOICE;每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
(7)    時鐘源可以選擇線路時鐘、外時鐘(2Mbit/s或2MHz)和自由振蕩；
(8)    IDM MUX180光電一體化傳輸設備提供17個用戶槽位，可插入多種業務盤，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻、X.50和10M/100M以太網等語音和數據業務的接入；
(9)    IDM MUX180光電一體化傳輸設備可以插入3UMPCONV用戶光口擴展盤、WG300信令交換盤；
(10)    標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
(11)    提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提供SNMP簡單網絡管理協議；
(12)    DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；

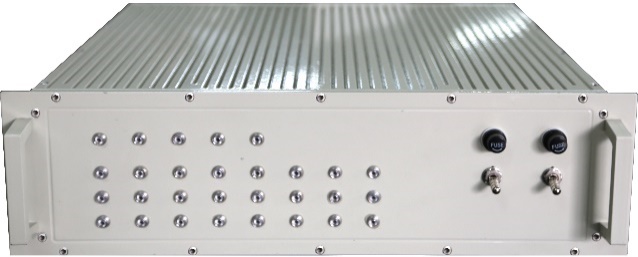

2.5    IDM MTP155野戰接入設備面


功能特點：
(1)    采用標準的19英寸3U機箱結構設計；
(2)    系統采用模塊化設計，業務接入插槽具有通用性，可以根據用戶配置要求，接入各種所需業務；
(3)    支持E1鏈路和SDH光鏈路之間的智能互備功能；
(4)    支持本地電話交換功能，支持1~2路E1數字中繼接口(支持No.7、PRI和No.1信令)
(5)    支持SNMP網管協議，支持遠端設備的業務配置；支持北向接口，提供告警信息的上傳；
(6)    支持電源的雙熱備份；支持光口的可更換性；
(7)    支持STM1光接口、E1業務、FXS/FXO業務、磁石業務、V.24業務、V.35業務和以太網業務；
(8)    提供了E1鏈路接口；
(9)    提供五合一2線音頻卡：每張盤提供16路2線音頻，每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
(10)    所有接口均采用航空插頭型式設計；
(11)    設備EMC設計符合GJB151A-1997《軍用設備和分系統電磁發射和敏感度要求》中陸軍地面設備相關規定，電磁發射和敏感度測試符合GJB152A-1997《軍用設備和分系統電磁發射和敏感度測量》中相關規定；設備EMC設計符合GJB151A-1997《軍用設備和分系統電磁發射和敏感度要求》中陸軍地面設備相關規定，電磁發射和敏感度測試符合GJB152A-1997《軍用設備和分系統電磁發射和敏感度測量》中相關規定；
(12)    設備滿足GJB367A-2001《軍用通信設備通用規范》中有關振動的要求，滿足GJB367A-2001《軍用通信設備通用規范》中有關沖擊的要求以及GJB367A-2001《軍用通信設備通用規范》有關跌落的要求；
(13)    設備具備良好的防水、防潮設計。

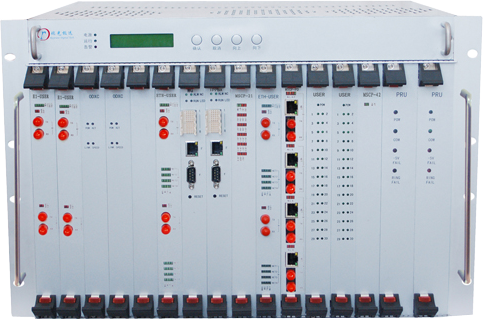

2.6    IDM MSAP-G3CP綜合業務接入平臺


功能特點：
(1)    機箱結構采用（6+1）U、插盤式設計；提供16個前插盤和12個后插盤槽位；
(2)    在設備中融合SDH傳輸、PBX語音交換、以太網全光交換、視音頻指揮調度技術；
(3)    關鍵功能模塊提供互備份功能：VC12交叉盤、64K交叉盤、電源盤;
(4)    提供TDM接口業務間的2016×2016 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
(5)    單盤提供64K級別的交叉能力為：2272×2272 64K級無阻塞交叉，支持單向、雙向和廣播業務；
(6)    靈活的系統設計，同一設備可配置成TM，ADM或MADM方式;
(7)    提供多種組網方式：點對點、鏈路、環網、星型、樹型、環切環、環相交等網絡;
(8)    最大業務接口提供能力
    STM-4接口：20個
    STM-1接口：38個
    PDH光接口：44個
    E1接口：378個
    EOS/EOP  FE接口：76個；每個FE接口最大帶寬為50個VC12;
    EOS GE接口：18個；每個GE接口最大帶寬為63個VC12;
    FXS/FXO/磁石接口：240個
    EM24接口：128個
    V24接口：240個
    數字中繼接口：8*N個（N≤8）
    FE（光口）：88個
    GE（光口）：110個
    視頻接口：88個
(9)    支持同步設備定時源（SETS），可選跟蹤光線路定時源或外同步輸入/輸出（2.048Mbit/s或2.048MHZ），并可根據故障或SSM自動處理定時源倒換；時鐘源可以選擇線路時鐘、外時鐘和自由振蕩；
(10)    標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
(11)    提供基于DCC、E1、N*64K的以太網管理通道；能夠在在自成系統或跨越SDH環網是，對MSAP-G3CP設備進行可靠的管理和監控；使用TCP/IP通信協議；
(12)    提供F（100Base-T）網管接口，通過Netguard管理系統提供ITU-T建議的配置、告警、性能、維護、安全等五大功能；并提供設備網管級聯接口；
(13)    提供SNMP簡單網絡管理協議；
(14)    提供2路設備告警輸出接口；
(15)    支持設備軟件的在線升級功能；
(16)    提供自然散熱和風扇強制散熱，具有智能溫控風扇和風扇狀態檢測的功能，確保設備工作穩定；
(17)    MSAP-G3CP的SDH/MSTP等光傳輸業務，可以插入全業務到中心交叉盤的STM-4匯聚盤4塊，其中可以兩兩互備份，作為匯聚盤使用，STM-4光傳輸盤作為用戶支路盤時，可以插在12個用戶盤位上。當然PDH盤和光貓盤也可以插在這些盤位上。
(18)    MSAP-G3CP的IP接入業務擁有多種接入方式。
(19)    基于EOS或EOPDH的G3-EOSEOP盤，提供4組獨立的以太網匯聚接口；在EOP模式下，每組以太網接口支持遠端可以接入63個單E1網橋，或4個16E1網橋（其中一個工作在15E1狀態）；在EOS模式下，每組最大支持63個方向的EOS以太網業務接入；
(20)    基于EOS的 G3-2GE盤；提供2組千兆以太網業務的接入，每組提供1光、1電GE接口；帶寬為N*VC12（N≤63）；
(21)    MSAP-G3CP可以插入信令網關盤，用于支持No.1、NO.7、PRI、V5.2等信令，同時也支持SIP軟交換信令。
(22)    MSAP-G3CP可以插入PCM業務接入盤，20多種PCM插卡可入插在PCM用戶盤上。提供語音和數據類業務。
(23)    MSAP-G3CP可以插入視音頻可視化指揮調度盤，提供基于E1或IP傳輸通道的圖像調度通信。
