三    IDM系列傳輸調度一體化設備

3.1    IDM M9000通信調度機

功能特點：
(1)    機箱結構采用19英寸標準3U機箱、插盤式設計；
(2)    提供9個用戶槽位，可插入8FE以太網交換盤、8E1業務盤、PDH業務盤、高清視頻編解碼器盤、以及各種64K業務盤，支持WG300、PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻、X.50和10M/100M以太網等語音和數據業務的接入；
(3)    通過電臺到EM24音頻轉接盒（IDM-RADIO2EM24）配合主機配置EM24盤，實現多路數的電臺接入；
(4)    提供無線電臺接口、GSM/CDMA接口
(5)    單機框提供240路的調度能力；
(6)    提供5合一2線音頻卡:3U-8MVOICE;每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
(7)    可提供4組物理隔離的EoS以太網，每組EoS帶寬為N×VC12（N=1~50）可設；每組并提供1組擴展以太網端口預留；與8FE盤配套使用擴展以太網接口數量；
(8)    在設備中融合SDH傳輸、PBX語音交換、多媒體指揮調度、PCM業務接入、視頻接入技術；
(9)    支持2路SFP接口的STM-1光接入，可構成環網、鏈網、星型網等拓?fù)洌?br /> (10)    提供TDM接口業務間的252×252 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
(11)    單盤提供64K級別的交叉能力為：512×512 64K級無阻塞交叉，支持單向、雙向和廣播業務；
(12)    支持同步設備定時源（SETS），可選跟蹤光線路定時源或外同步輸入/輸出（2.048Mbit/s或2.048MHZ），并可根據故障或SSM自動處理定時源倒換；時鐘源可以選擇線路時鐘、外時鐘和自由振蕩；
(13)    標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
(14)    提供基于DCC、E1、N*64K的以太網管理通道；能夠在自成系統或跨越SDH環網是，對IDM-M9000設備進行可靠的管理和監控；使用TCP/IP通信協議；
(15)    提供F（10M/100M）網管接口，通過Netguard管理系統提供ITU-T建議的配置、告警、性能、維護、安全等五大功能；并提供設備網管級聯接口；
(16)    提供SNMP簡單網絡管理協議；
(17)    DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源； 機箱結構采用19英寸標準3U機箱、插盤式設計；
(18)    提供9個用戶槽位，可插入8FE以太網交換盤、8E1業務盤、PDH業務盤、高清視頻編解碼器盤、以及各種64K業務盤，支持WG300、PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻、X.50和10M/100M以太網等語音和數據業務的接入；
(19)    通過電臺到EM24音頻轉接盒（IDM-RADIO2EM24）配合主機配置EM24盤，實現多路數的電臺接入；
(20)    提供無線電臺接口、GSM/CDMA接口
(21)    單機框提供240路的調度能力；
(22)    提供5合一2線音頻卡:3U-8MVOICE;每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
(23)    可提供4組物理隔離的EoS以太網，每組EoS帶寬為N×VC12（N=1~50）可設；每組并提供1組擴展以太網端口預留；與8FE盤配套使用擴展以太網接口數量；
(24)    在設備中融合SDH傳輸、PBX語音交換、多媒體指揮調度、PCM業務接入、視頻接入技術；
(25)    支持2路SFP接口的STM-1光接入，可構成環網、鏈網、星型網等拓?fù)洌?br /> (26)    提供TDM接口業務間的252×252 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
(27)    單盤提供64K級別的交叉能力為：512×512 64K級無阻塞交叉，支持單向、雙向和廣播業務；
(28)    支持同步設備定時源（SETS），可選跟蹤光線路定時源或外同步輸入/輸出（2.048Mbit/s或2.048MHZ），并可根據故障或SSM自動處理定時源倒換；時鐘源可以選擇線路時鐘、外時鐘和自由振蕩；
(29)    標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
(30)    提供基于DCC、E1、N*64K的以太網管理通道；能夠在自成系統或跨越SDH環網是，對IDM-M9000設備進行可靠的管理和監控；使用TCP/IP通信協議；
(31)    提供F（10M/100M）網管接口，通過Netguard管理系統提供ITU-T建議的配置、告警、性能、維護、安全等五大功能；并提供設備網管級聯接口；
(32)    提供SNMP簡單網絡管理協議；
(33)    DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源。

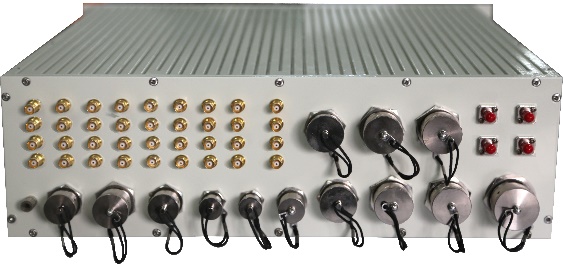

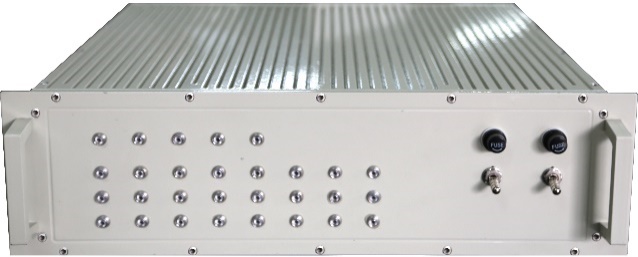

3.2    IDM MTP155軍用傳輸通信一體機
綜合部隊野戰作業的需求，北京瑞光極遠推出野戰智能多業務光傳輸設備系列。該設備將E1信號、視頻信號、音頻信號、電話/磁石信號以及線速100M以太網信號復用在STM-1(155Mbit/s)的光纖和E1通道中傳輸，支持STM-1光線和E1鏈路的傳輸通道智能互備功能。
IDM MTP-155型智能多業務光傳輸設備專為部隊野戰通信設計，設備采用模塊化的功能設計，包括SDH光傳輸單元、衛星鏈路接口控制單元、EOS單元、PCM單元、SNMP單元、保護倒換單元，采用防震、防水、電磁兼容機箱設計，提供的業務接口適合部隊野戰使用，設備可提供4路10/100M以太網、16路E1、20路二線語音、1路V.35、2路V.24和1路E1鏈路的標準配置之外，還具有4個擴展槽位，可插入各種業務板卡。
該設備主要部署在位于高山、海島等只有一條光纜路由的固定光纜網重要臺站，或機動開設的臨時指揮所，實現末端用戶（網絡）到固定網絡可靠接入。一方面可解決基層部隊通信機房設備品種多、維護工作量大等問題，另一方面能夠綜合應用光纜和E1傳輸手段，確保重要信息的可靠傳輸。

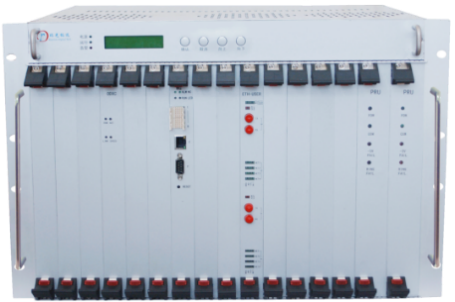

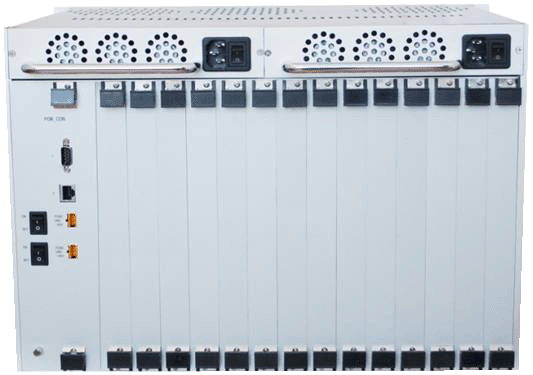

3.3    IDM WG3000綜合業務調度一體機


功能特點：
(1)    SDH、加密型綜合業務PDH、HF和VHF無線電臺、無線集群；
(2)    光纖網絡、HF/VHF無線電臺、無線集群、E1網絡、IP網絡、GSM/CDMA網絡；
(3)    No.1信令、No.7信令、PRI信令、SIP信令；
(4)    有線電話、無線對講、視頻監控、視頻通話等綜合業務；
(5)    多方會議模式、普通電話對講模式、PTT終端對講模式、廣播模式；
(6)    可外接：PCM設備、PABX、SIP服務器、HF/VHF電臺、IP電話網關、磁石電話網關、3G接入網關、指揮調度臺、級聯；
(7)    機架式、車載便攜式；
(8)    雙光口保護機制、環網保護機制。

3.4    IDM WG300 基于SIP融合調度通信系統
(1)    系統構成
多媒體調度指揮系統整合了多種語音、視頻等通信手段，融合了多種通信網絡和應用系統，利用計算機網絡承載調度指揮系統之間的IP電話、傳真、語音服務、呼叫自動排隊、視頻會議、集群通信、圖像接入等功能，系統應用于日常和應急狀態下的調度指揮工作。
從結構上，多媒體調度系統分為三層來應用，分別為業務層、核心層、接入層。
    核心層
調度機是整個系統的核心，承擔著調度系統的核心業務，負責調度臺和調度終端的注冊和管理，作為核心層的調度機，不僅具備普通調度機的呼叫、監聽、強插、強拆等功能，還要調度對象的級別權限定義，以及通信路由、接續、呼叫控制等工作。調度機通過標準的協議對接上層的軟交換系統，通過FXO、E1接口對接PSTN網絡，將聯通相應的IP電話、手機、固話等調度通信手段。調度臺和調度終端是必須連接到調度機才能夠正常工作。而業務層各系統都要給核心做配合，與核心系統建立網絡互聯，才能完成關鍵業務功能，如可視化調度、圖像接入、電子傳真、IVR服務等。
    業務層

多媒體調度系統的業務層承載了各項重要業務功能，具備圖像接入、電子收發傳真以及數字錄音、錄播功能，并且整合了集群通信系統，使的調度系統的通信網絡不限于IP和PSTN之間，還融入了數字集群通信網絡，通信手段更加多樣化。由可視化調度臺、調度錄播服務、圖像接入系統、IVR自動語音系統、電子傳真系統、集群通信系統個系統組成。

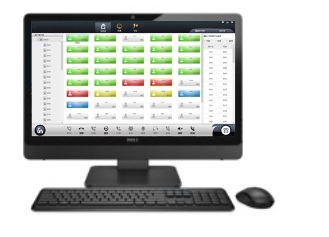

多媒體調度臺及軟件

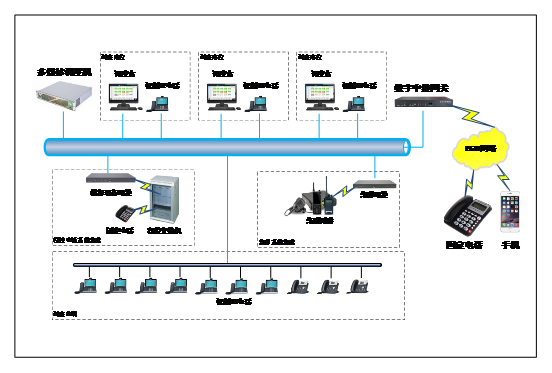

    接入層

外部通信層即外圍的通信終端，可以是軟交換管理下的IP電話、視頻終端，是公眾通信網中的固定電話、手機，同時也包含調度系統自身的注冊終端、IP終端、車載終端、WIFI終端集群終端等。
實現了在上層系統的支撐下，各個系統和終端的互聯互通，使得調度指揮系統對于全網的調度指揮工作。


3.5    IDM IOT365 基于物聯網GIS平臺的融合調度通信系統


    概述
物聯網系統發展迅速，由于物聯網終端數量眾多，傳統的通過手機使用操作的模式只能在一些小場景應用中使用。對于大量的專業應用場所，還需要使用專業的物聯網管理系統。
同時物聯網系統中除了除了傳感器執行器的狀態監測動作控制之外，還為收集大量的數據提供了方便，為大數據處理、人工智能模型建立提供了基礎。
在傳統的融合通信中，一般只對音頻、視頻進行錄音錄像存儲，只作為事后調查使用，如今可以對視頻進行結構化分析、對語音進行NLP語義分析、結合存儲的短信、文本，以及物聯網數據，通過對通信過程中的大數據進行分析，建立AI智能分析建模，可以實時輸出更多的輔助決策信息。
物聯網協議比較簡潔、應用面比較廣。除了應用到物的通信連接外，對傳統的基于音頻、視頻的通信調度也提供了方便的方法。傳統基于IP網絡的音頻是基于SIP等協議的電話交換，技術比較復雜�；�于物聯網協議（如MQTT）使得音頻和視頻的通信雙方可以很方便地建立通信，又可以同時傳送物聯網傳感器數據。
    系統功能
(1)    基于GIS地理信息系統的物聯網通信調度平臺，在GIS地圖上展示了固定的和移動的物聯網終端和通信終端。同時支持對資產的管理等。
(2)    IDM物聯網GIS平臺是基于面向終端資源對象的管理平臺，在資源管理樹窗口中，支持按區域檢索、按終端種類檢索、按場景組合檢索等多種檢索方式，并根據終端類型不同，可以選擇快捷的處理方式。
(3)    按區域檢索
    在某個半徑區域內尋找某類終端；
    在某個方形區域?qū)ふ夷愁惤K端；
    在當前網格（多邊形）中尋找某類網關。
(4)    按終端種類尋找包括如
    尋找監控攝像頭類；
    尋找擴音廣播類；
    尋找固定電話類；
    尋找移動電話類；
    尋找無線對講機類；
    尋找電梯對講類；
    尋找門禁對講類；
    尋找溫濕度傳感器類等。
(5)    按場景組合檢索類
    門禁應用場景（門禁呼叫對講、識別、開鎖、場景聯動）；
    噴灌應用場景（PH值、EC值監測、水壓監測、水位檢測、噴灌加壓控制、噴灌電磁閥控制）；
    智慧家居控制場景（室內溫濕度照明度檢測、室外溫濕度照明度檢測、燈光控制、窗簾控制、新風控制、空調控制、電器控制）；
    智慧浴室：數字水溫控制水龍頭控制、噴頭控制、水壓控制、水霧控制，以及環境溫度控制、通風控制、鏡子加熱控制、照明控制，音樂控制等。
(6)    檢索到相應的終端后，單擊右鍵可以實現對不同對象的操作處理。如對于音頻類終端可以實現如下類的操作：
    實現音頻對講；
    實現音頻播放；
    實現音頻監聽；
    實現錄音；
    實現NLP語言分析；
    實現語音會議；
    加入大數據處理。
(7)    對于攝像頭可以實現如下類操作：
    加入視頻對講；
    加入視頻監控畫面顯示；
    加入視頻會議；
    加入錄像；
    加入視頻結構化分析；
    加入大數據處理。
(8)    如對于室外溫濕度傳感器信息可以被很多應用場景訂閱。數據存入大數據數據庫，供不同的應用建模處理。
(9)    對于執行器類的（如噴霧電磁閥）可以由環境溫濕度控制、粉塵含量控制等。
(10)    對于復雜操作內容的情況，使用特殊的操作界面，如多條件聯合檢索界面、視頻攝像頭加入監控界面、音頻接入會議室操作界面，等等。
