一      光傳輸綜合業務接入設備類

1.1                       IDM MAP4E1綜合業務傳輸設備

功能特點：

(1)      19英寸1U結構機箱；

(2)      4組E1全時隙交叉連接；

(3)      4組E1可以配置成雙主E1和雙備用E1的主從互備份傳輸模式

(4)      可以插入155M光口傳輸板，提供雙光口互備份的光傳輸模式，光接口板提供9組E1傳輸接口，并提供4組隔離的百兆以太網接口；

(5)      可以插入2.5G的光傳輸板，提供雙光口互備份的光傳輸模式，光接口板提供9組E1傳輸接口，并提供4組物理隔離的獨立百兆以太網接口，以及2組物理隔離的獨立千兆以太網接口；

(6)      可以插入5G的光傳輸板，提供雙光口互備份的光傳輸模式，光接口板提供9組E1傳輸接口，并提供4組物理隔離的獨立千兆以太網接口；

(7)      支持PCM業務在光口和E1接口傳輸上的互備份；

(8)      15個PCM業務卡插槽，可以插入10多種PCM業務卡，除以太網和V.35多時隙卡外，其它業務接口卡均是每卡2路；

(9)      交流AC220V電源和直流-48V電源雙電源輸入；

(10)  內置誤碼儀，可由網管在線監控線路誤碼狀態，快速確認線路故障。



1.2                       IDM M3000野戰便攜型PCM傳輸與調度系統

功能特點：

(1)      便攜型結構；

(2)      每一路電話業務可以隨時配置成FXO、FXS、MAG等；

(3)      業務接口種類多，EM音頻接口接口靈活；

(4)      除E1傳輸模式外，還支持上行光纖傳輸，以及下行光纖接入（可接NTD421）；

(5)      除接入和傳輸功能外還具有調度功能，配有PAD調度臺。

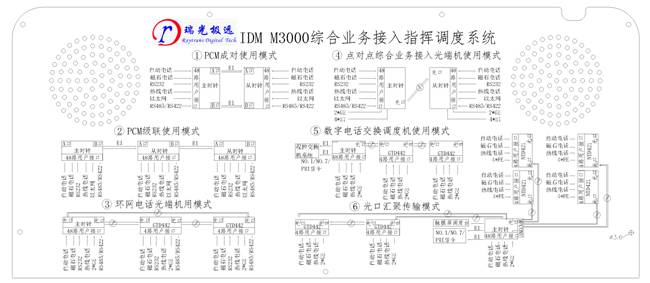

IDM M3000多種應用模式圖

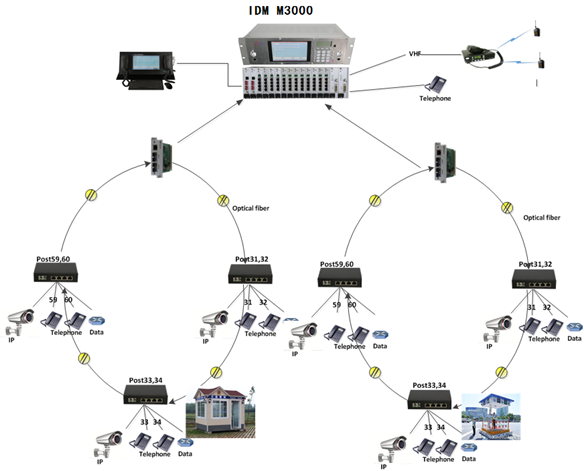

IDM M3000光纖互聯調度系統








1.3                       IDM DXC5000綜合業務傳輸設備


功能特點：

(1)      19英寸3U插盤機箱結構；

(2)      具有兩組8E1全時隙接口盤，可以雙盤互備份接入; DXC主控盤提供用戶接口的接入和管理、數據和信令交叉連接、系統同步和設備組網控制與管理；

(3)      具有12個PCM業務插盤槽位; 每槽位可出8路或10路64K業務；支持FXS/FXO、磁石、2/4線EM、RS232/RS422/RS485、GSM/CDMA業務；

(4)      具有雙電源盤結構，可以插入AC22V電源盤或DC-48V電源盤。



1.4                       IDM 120N綜合業務接入設備


功能特點：

(1)      采用19英寸3U標準機箱，便于安裝；

(2)      4組E1傳輸接口；

(3)      2路共享線速百兆以太網；

(4)      提供16套用戶接口插槽；

(5)      預留多功能盤槽位，靈活擴展，支持任意網絡拓?fù)浣Y(jié)構；

(6)      擁有完善的功能控制開關和告警指示功能；

(7)      擁有簡潔完善的網管功能，可對設備進行在線實時配置、查詢、故障統計管理等。



1.5                       IDM 300ME綜合業務接入設備


功能特點：

(1)      光線路速率為155Mbps；

(2)      1套CMU中心控制管理盤，10張用戶盤盤位，每個用戶接口盤可接入30路64K電話音頻業務，最大用戶接口容量為300路；

(3)      2個100M自適應以太網通道接口，支持VLAN劃分；

(4)      6組透傳E1接口，4組為75歐姆非平衡方式，2組120歐姆平衡方式，便于客戶根據環境選用；

(5)      整機為集中型機框設計，標準6U機箱，符合電信及運營標準；

(6)      設備安裝簡單，維護方便。



1.6                       IDM OpticMUX Plateform光電一體化傳輸平臺

功能特點：

(1)      19英寸6U插箱結構，采用（6+1）U、插盤式設計；提供16個槽位；

(2)      可以插入155M、2.5G、5G雙光口傳輸板

(3)      在設備中融合高速光纖傳輸、PBX語音交換、PCM接入、視音頻指揮調度技術；

(4)      提供TDM接口業務間的2016×2016 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；

(5)      靈活的系統設計，同一設備可配置成TM，ADM或MADM方式;提供多種組網方式：點對點、鏈路、環網、星型、樹型、環切環、環相交等網絡;

(6)      標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；

(7)      提供F（100Base-T）網管接口，通過Netguard管理系統提供ITU-T建議的配置、告警、性能、維護、安全等五大功能；并提供設備網管級聯接口；

(8)      提供SNMP簡單網絡管理協議；

(9)      提供2路設備告警輸出接口；

(10)  支持設備軟件的在線升級功能；

(11)  提供自然散熱和風扇強制散熱，具有智能溫控風扇和風扇狀態檢測的功能，確保設備工作穩定；

(12)  IDM optiMUX Platform可以插入信令網關盤，用于支持No.1、NO.7、PRI、V5.2等信令，同時也支持SIP軟交換信令。

(13)  IDM optiMUX Platform可以插入PCM業務接入盤，20多種PCM插卡可入插在PCM用戶盤上。提供語音和數據類業務。

(14)  IDM optiMUX Platform可以插入視音頻可視化指揮調度盤，提供基于E1或IP傳輸通道的圖像調度通信。
