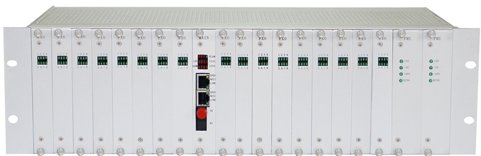

IDM-120N電話光端機 8-120路電話光端機
概述：
IDM-120N多業務光端機是我公司采用專用大規模集成電路設計的PCM綜合業務光纖傳輸設備，其光纖傳輸總帶寬為155M，提供2個共享線速100M以太網接口、4組E1透明傳輸接口以及120路電話用戶話路。E1傳輸通道符合G.703標準，采用的是PCM30/31制式；FXO、FXS可以提供極性翻轉和來電顯示功能。本設備還具有電源盤、鈴流盤的雙備份和熱插拔功能，極大的保證了業務傳輸?shù)目煽啃浴DM-120N電話光端機可廣泛應用于電信、網通公用電話網業務和電力、銀行、公安、部隊等專線信息數據業務。
產品特性：
采用19英寸3U標準機箱，便于安裝。
4組E1傳輸接口；
2路共享線速百兆以太網；
提供16套用戶接口插槽；
預留多功能盤槽位，靈活擴展，支持任意網絡拓撲結構；
擁有完善的功能控制開關和告警指示功能；
擁有簡潔完善的網管功能，可對設備進行在線實時配置、查詢、故障統計管理等；
配置表：
|
序號 |
名稱 |
型號 |
描述 |
配置數量 |
|
1 |
設備機框背板 |
IDM-120 |
19英寸3U機框，提供19組插盤位 |
1 |
|
2 |
E1接口主控盤 |
CMU-E1-120 |
提供E1接口接入 |
1 |
|
3 |
光接口主控盤 |
CMU-120 |
提供1組光接口接入。 2組線速100M以太網接口，4組E1接口 |
1 |
|
4 |
電源盤 |
PRU-120 |
提供1+1供電，整機供電。 用于FXO側，-48V輸入 |
2 |
|
5 |
電源鈴流盤 |
RPRU-120 |
提供1+1供電，整機供電及振鈴電壓。 用于FXS側，-48V輸入 |
2 |
|
6 |
FXO業務盤 |
8FXO-120 |
8路FXO接口，交換側 |
16 |
|
7 |
FXS業務盤 |
8FXS-120 |
8路FXO接口，用戶側 |
16 |
單臺設備配置中第2項、第3項只能選其一；
技術規格：
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
光纖速率 |
155bps±50ppm |
波長 |
1310nm |
|
發光功率 |
-2～-11dBm |
接收機靈敏度 |
優于-36dBm |
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
10/100Base-T 10M/100M |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO/FXS接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
|
壓縮率 |
ITU G.711中A律 |
環路電流 |
25mA/路 |
電源及功耗
|
供電方式 |
DC- 48V 或AC 220V |
整機功耗 |
≤250w |
環境條件
|
工作溫度 |
0C ~+40oC |
濕度 |
95%無凝結 |
產品尺寸
|
長度×深度×高度 |
480×200×132(mm) |

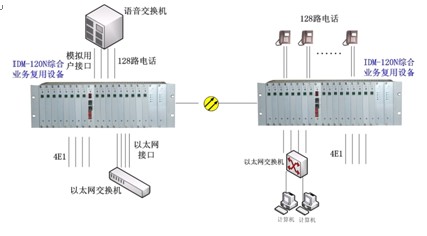

應用示例：
