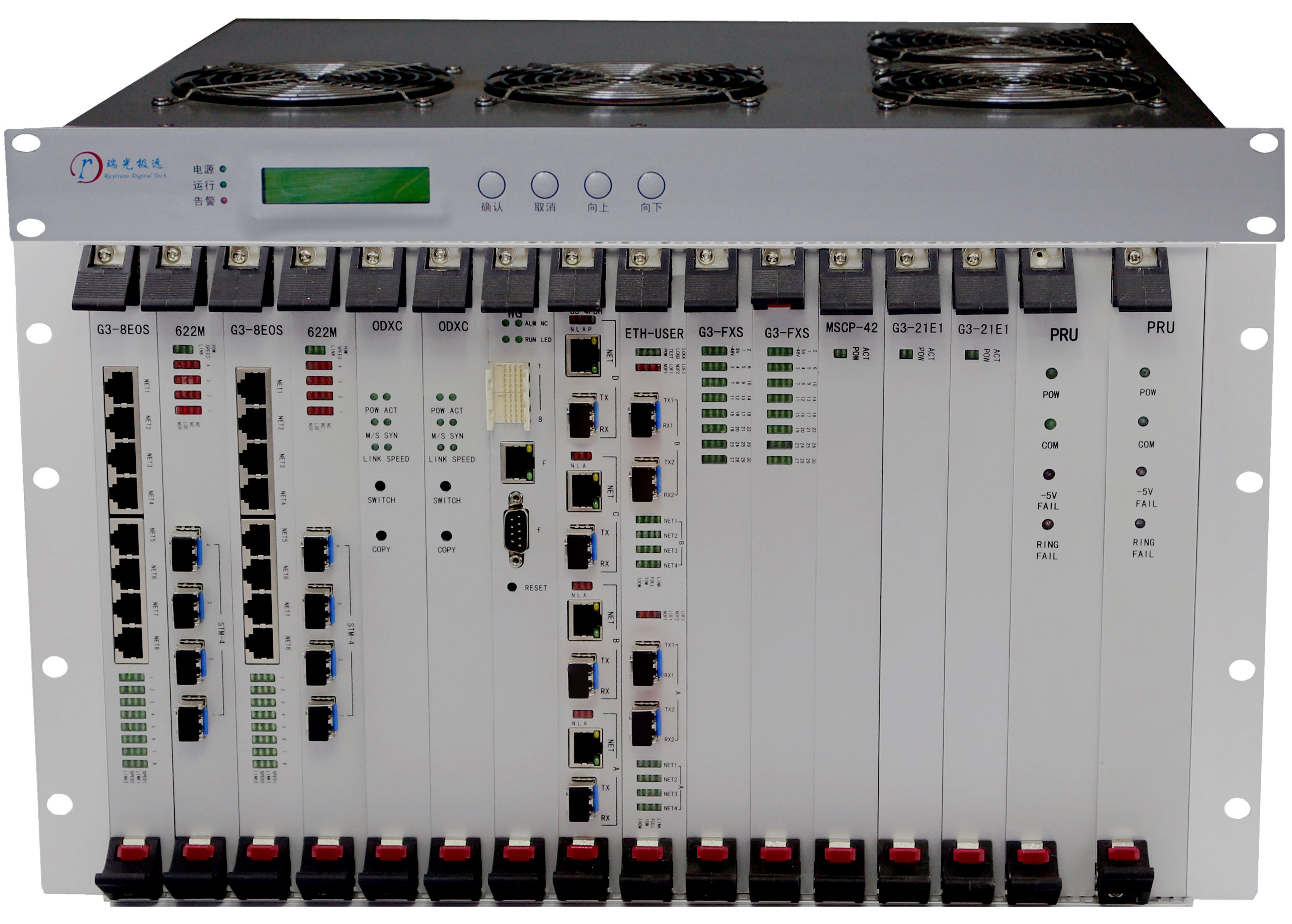

IDM MSAP8000 綜合業務傳輸設備
IDM MSAP8000綜合業務傳輸設備是一款STM-16/STM-64多業務傳送設備,充分考慮到網絡業務的多樣性和網絡結構的變化,繼承瑞光極遠在SDH/MSTP領域的技術優勢和經驗,并賦予SDH設備新的技術內涵。IDM MSAP8000綜合業務傳輸設備集ADM、DXC、以太網交換機和PCM功能于一身,提供大容量、長距離的業務傳輸?梢詰糜诟黝悅鬏敻删的組建、擴容以及大容量城域業務調度,滿足不同領域、不同層次的帶寬需求,是建設寬帶傳送網的理想設備。

一. 產品特點
優越的可擴展性:IDM MSAP8000作為2.5G系統可平滑升級到10G系統,同時提供更強大的64K/2M/155M/622M接入能力以及GE/FE數據業務接入能力。
強大的時隙交叉能力:IDM MSAP8000具有大容量高低階調度能力,提供最大160G的高階交叉能力,20G的低階交叉能力。作為10G系統時,設備最大可以支持4個10G光方向;作為2.5G系統時,設備最大可以支持16個2.5G光方向。
強大的多業務接入、匯聚、調度能力:IDM MSAP8000設備業務槽位豐富,最多支持14個業務槽位,完全滿足復雜組網的要求。設備支持高密度的10G、2.5G、622M、155M、GE、FE以及PCM業務板,達到了業界一流的水平。單設備最大支持420個E1、300路64K PCM業務、64個155M光方向;
高可靠性,多種手段保證業務安全:支持雙總線、單板1+1熱備份、支路板1:N保護、電源保護等;完全支持ITU-T建議的所有保護方式。
高效的數據業務處理能力:IDM MSAP8000設備通過在傳統SDH設備的基礎上提供各類數據接口,如:EOS、PCM等。
合理的設計,便于操作和維護:支持單板混插、光模塊可插拔(SFP模塊、LC接頭),支持ALS功能,支持光口的在線光功率檢測,便于快速定位線路問題,設備集成度高,減小占地費用;功耗低,降低用電費用。
二. 客戶體驗價值
靈活的組網調度功能,提升網絡盈利能力,降低CAPEX:靈活的多業務接入功能,提供高集成度的業務接口板,同時接入大量PDH、SDH和數據業務,滿足大容量業務接入需要。
優越的可擴展性,保護投資,降低OPEX:能不斷平滑演進和擴展,用戶僅通過增加或更換板件即可取得新建一個骨干層的效果,大大降低二次建設成本;支持擴展支架,提供對大量2M/155M/622M業務的支持,將傳統的調度層設備擴展為具有業務落地能力的綜合設備。
設計靈活,網絡規劃優化方便:支持單板混插,業務配置,維護,網絡規劃優化非常方便。
廣泛的市場應用,技術成熟度、可靠性高:MSAP8000憑借其成熟的技術、優越的性能,已經在國內外各大運營商及專網客戶的網絡中廣泛應用。
三. 系統參數
|
最高速率 |
STM-64 |
|
交叉能力 |
高階:160G;低階:20G |
|
業務接口 |
STM-64、STM-16、STM-4、STM-1(O)、STM-1(E)、E1、FE、GE、64K業務(包括FXO/FXS、二/四線EM、V.24、V.35、RS485、磁石電話等) |
|
業務槽位 |
14 |
|
機械尺寸 |
19英寸7U標準機架設備。 |
|
設備級保護 |
雙總線設計、重要單板1+1熱備份、支路板1:N保護、雙電源分配系統、單板分散式供電。 |
|
網絡級保護 |
MSP 1+1/1:1。 |
|
典型功耗 |
功耗<200W。 |
|
維護操作 |
光傳輸接口前出線,業務接口后出線,前安裝,前維護。 |
|
供電 |
電壓標稱值:-48VDC 波動范圍:-57VDC ~ -40VDC |
|
環境要求 |
溫度:0℃~+45℃ 相對濕度:5%~90% |
|
電磁兼容 |
電磁干擾滿足CISPR22 A類標準;抗干擾性能滿足IEC1000-4系列標準。 |

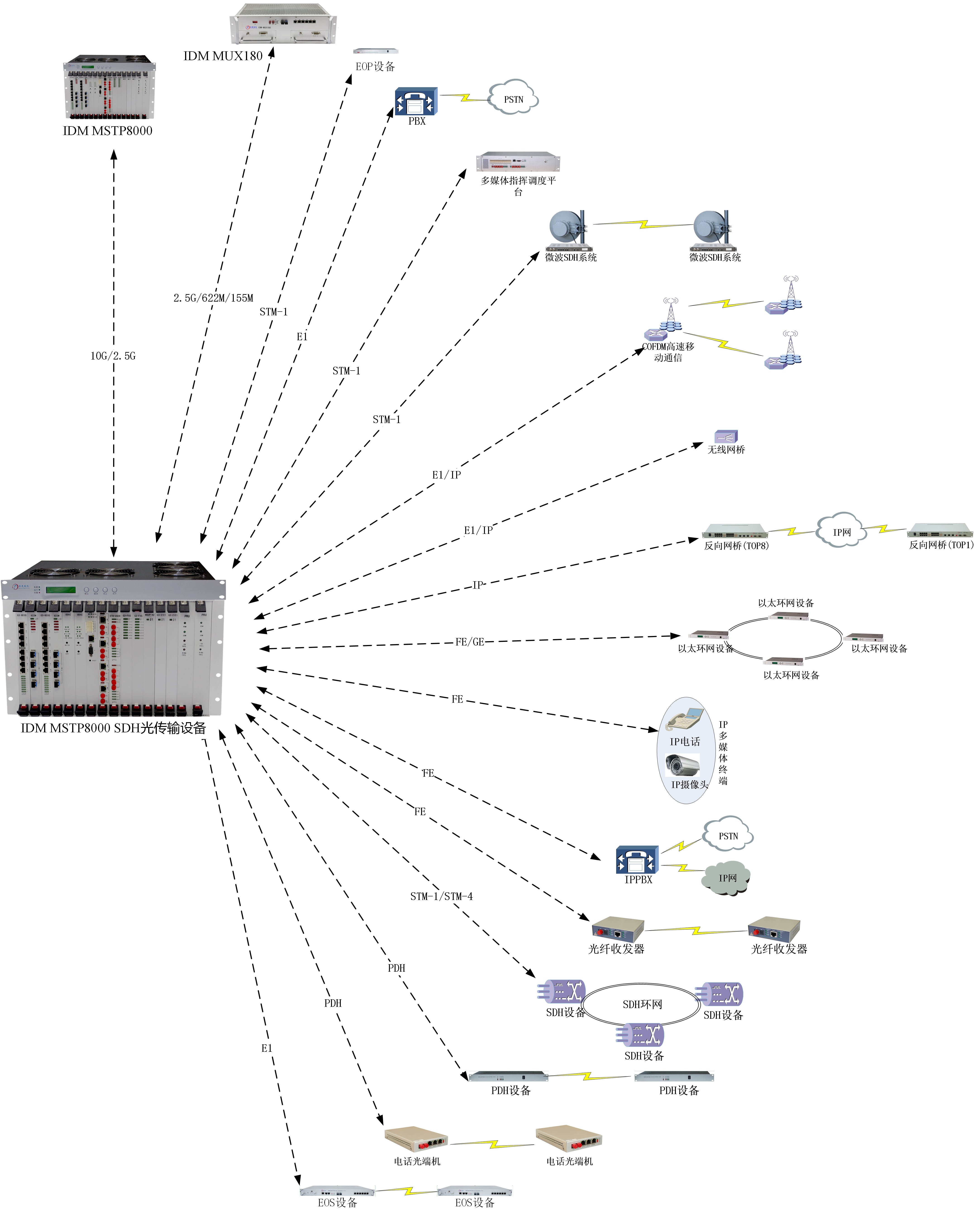

四. 典型應用
