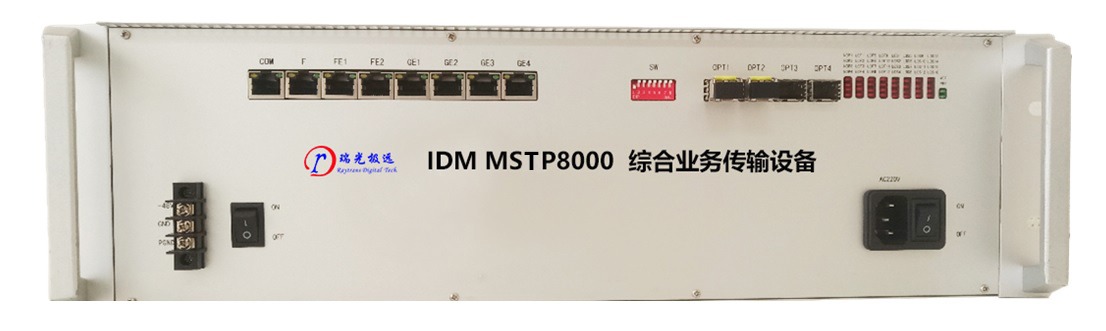

IDM MSTP8000 綜合業務傳輸設備
產品特性
u 采用19英寸標準3U機箱、插盤式設計；提供17個3U用戶插盤槽位；
u 4個SFP類型STM-16/STM-4/STM-1光接口，支持SDH環網、鏈網，支路1+1通道保護；
u 提供TDM接口業務間的全交叉：
nVC12交叉容量：6174×6174
nVC3顆粒交叉容量：288*288
nVC4顆粒交叉容量：96*96
n支持單向、雙向和廣播業務；
u 最多支持170路64K時隙業務的接入；
u 可提供4組物理隔離的EoS以太網，每組EoS帶寬：
nVC4顆粒：最大為為N×VC4（N=1~8）可設；
nVC3顆粒：最大為為N×VC3（N=1~24）可設；
nVC12顆粒：最大為為N×VC12（N=1~50）可設；
n每組并提供1組擴展以太網端口預留；與8FE盤配套使用擴展以太網接口數量；
u 提供5合一2線音頻卡：3U-8MVOICE；每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
u 可插入雷達數據接入盤，單盤提供4路雷達數據業務接口，支持同步和異步工作模式，同步模式下傳輸速率支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，異步模式下傳輸速率最高支持38.4kbps，38.4kbps以下速率自適應；
u 時鐘源可以選擇線路時鐘、外時鐘(2Mbit/s或2MHz)和自由振蕩；
u 提供17個用戶槽位，可插入多種業務盤，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻、X.50和10M/100M以太網等語音和數據業務的接入；
u 可以插入3UMPCONV用戶光口擴展盤、WG300信令交換盤；
u 標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
u 提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提供SNMP簡單網絡管理協議；
u DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；
技術規格
1) 光接口
|
接口類型 |
STM-16 SFP |
光纖模式 |
單模 |
|
收/發速率 |
2.5G |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接收靈敏度 |
優于-32dBm |
|
傳輸距離 |
|
||
|
接口類型 |
STM-4 SFP |
光纖模式 |
單模 |
|
收/發速率 |
622.08Mbps/622.08Mbps |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接收靈敏度 |
優于-32dBm |
|
傳輸距離 |
|
||
|
接口類型 |
STM-1 LC |
光纖模式 |
單模
|
|
收/發速率 |
155.52Mbps/155.52Mbps |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接收靈敏度 |
優于-32dBm |
|
傳輸距離 |
|
||
2) E1接口
|
碼速率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/32 |
信令 |
隨路信令 |
3) 以太網(FE)
|
接口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤50） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
4) 以太網(GE)
|
接口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤63） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
5) FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
20mA/路 |
6) 同向64K接口
|
碼型 |
G.703標準 |
碼速率 |
64Kbps
|
|
阻抗 |
平衡120Ω |
全面符合ITU的G.703建議標準 |
|
7) EM2/4線接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
8) 磁石接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
9) V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
10) V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規定 |
11) 電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤150W |
12) 環境條件
|
工作溫度 |
-10oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
13) 產品尺寸
|
長度×深度×高度 |
480mm*308mm*131mm |
典型應用

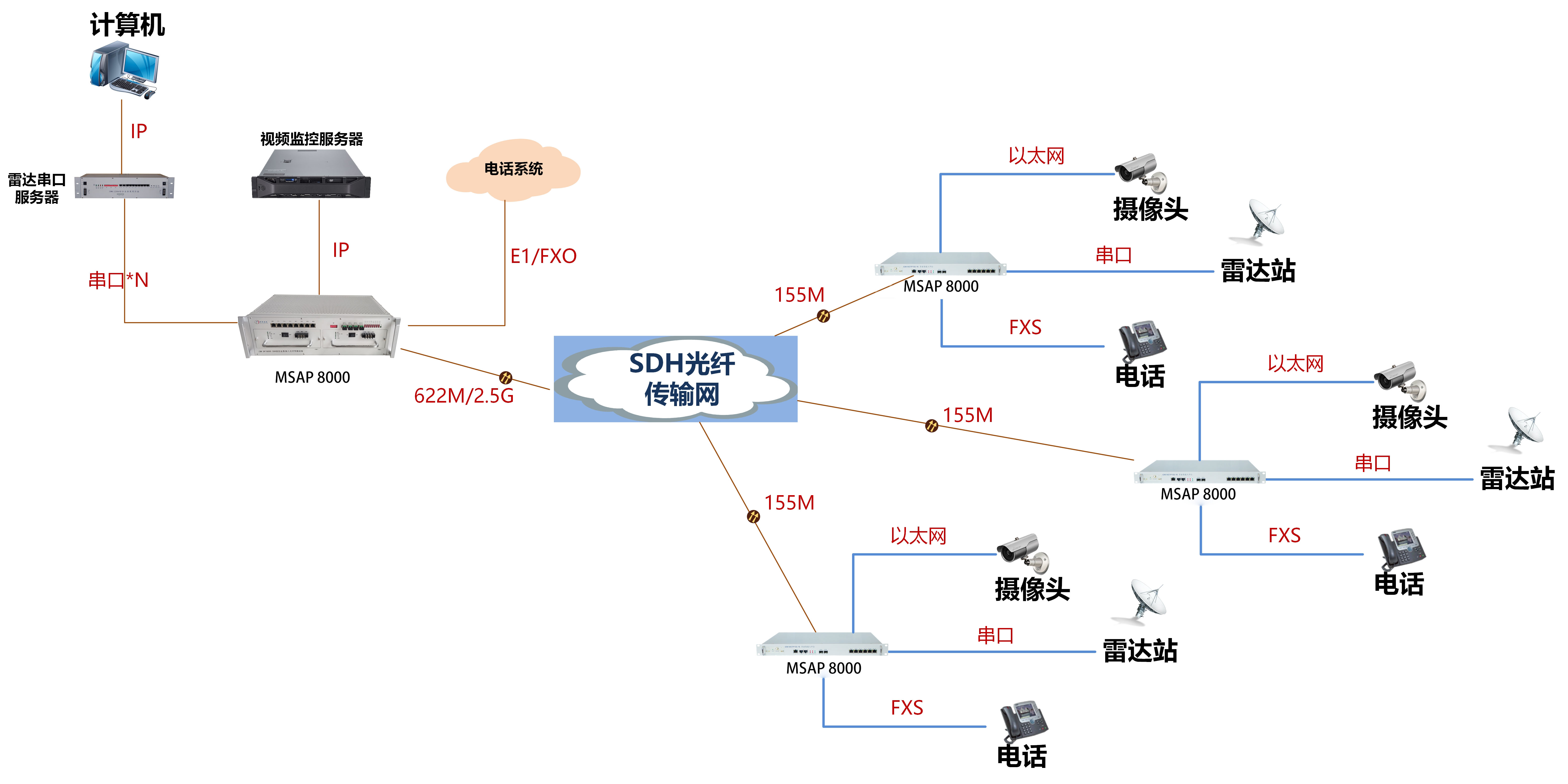

民航雷達數據傳輸應用

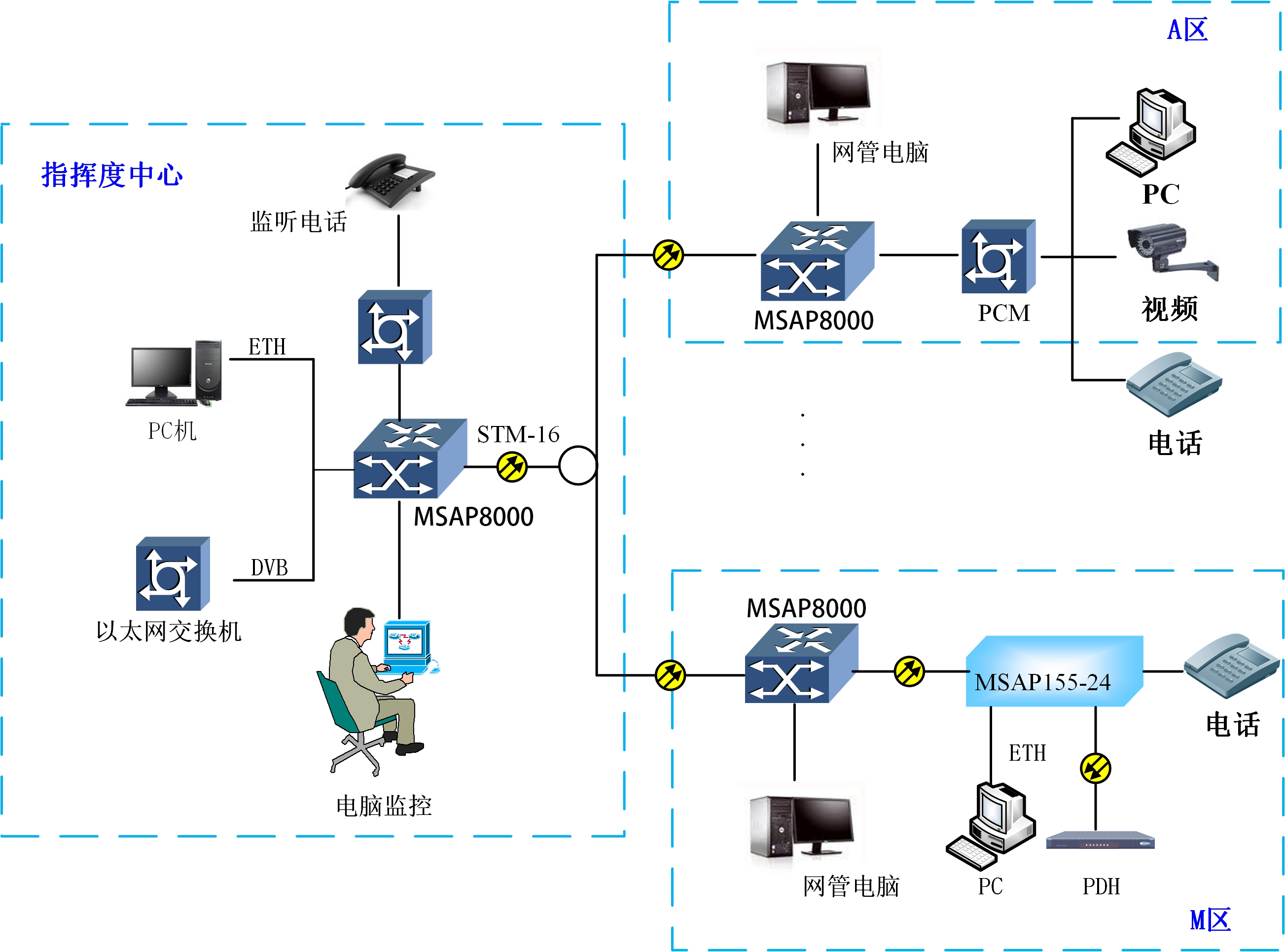

星型組網綜合業務傳輸應用
