一.  光纖連接器

光纖連接器是光纖與光纖之間進行可拆卸（活動）連接的器件，它是把光纖的兩個端面精密對接起 來，以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去，并使由于其介入光鏈路而對系統造成 的影響減到最小，這是光纖連接器的基本要求。在一定程度上，光纖連接器也影響了光傳輸系統的可靠性 和各項性能。

光纖連接器按傳輸媒介的不同可分為常見的硅基光纖的單模、多模連接器，還有其它如以塑膠等為 傳輸媒介的光纖連接器；按連接頭結構形式可分為：FC、SC、ST、LC、D4、DIN、MU、MT 等等各種形式。 按光纖芯數劃分還有單芯和多芯（如 MT-RJ）之分。光纖連接器應用廣泛，品種繁多。在實際應用過程中， 我們一般按照光纖連接器結構的不同來加以區分。

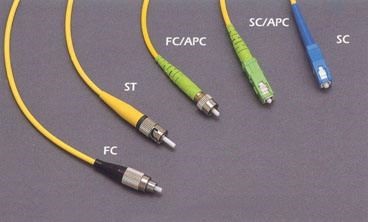

下面對網絡工程中幾種常用的光纖連接器進行詳細的說明：

① FC 型光纖連接器：圓型帶螺紋，俗稱圓頭，外部加強方式是采用金屬套，緊固方式為螺絲扣。 FC 連 接頭一般電信網絡采用，有一螺帽擰到適配器上，優點是牢靠、防灰塵，缺點是安裝時間稍長。一般在 ODF 側采用(配線架上用的最多)

② SC 型光纖連接器：卡接式方型，俗稱大方頭，連接 GBIC 光模塊的連接器，它的外殼呈矩形，緊固方式 是采用插拔銷閂式，不須旋轉。SC 連接頭直接插拔，使用很方便，缺點是容易掉出來。(路由器交換機上 用的最多)

③ ST 型光纖連接器：卡接式圓型，常用于光纖配線架，外殼呈圓形，緊固方式為螺絲扣。ST 頭插入后旋 轉半周有一卡口固定，缺點是容易折斷。（對于 10Base-F 連接來說，連接器通常是 ST 類型。常用于光纖 配線架）

④ LC 型光纖連接器：俗稱小方頭，連接 SFP 模塊的連接器，它采用操作方便的模塊化插孔(RJ)閂鎖機理 制成。（路由器常用）

⑤ MT-RJ：收發一體的方形光纖連接器，一頭雙纖收發一體。由兩個高精度塑膠成型的連接器和光纜組成。 連接器外部件為精密塑膠件，包含推拉式插拔卡緊機構。 適用于在電信和數據網絡系統中的室內應用（華 為 8850 上有用）。

光纖接頭的研磨方式分三種：PC、UPC 和 APC “PC”在電信運營商的設備中應用得最為廣泛，其接頭截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的設備，一些國外廠家 ODF 架內部跳纖用的就是 FC/UPC，主要是為提高 ODF 設備自身的指標。

二.  光纖

(1)    光纖結構

光纜結構可粗略的分為以下幾個部分：

纜芯：光纜的主體部分，是光纖集中的地方，還有加強芯、石油膏填充。

護套：PE 內護層和外護層

防潮層：一般用密實的金屬層來做防潮層。

鎧裝：用于增加光纜的整體強度，不同的敷設環境要求不同的鎧裝結構，適用于直埋、水下等環境。 光纖裸纖則分為三層：

纖芯：中心高折射率玻璃芯（芯徑一般為 50 或 62.5μm）

包層：中間為低折射率硅玻璃包層（直徑一般為 125μm）

涂敷層：最外是加強用的樹脂涂層 2、按照光在光纖中的傳輸模式，可以分為單模和多模兩種

多模光纖：中心玻璃芯較粗（50 或 62.5μm），可傳多種模式的光。但其模間色散較大，這就 限制了傳輸數字信號的頻率，而且隨距離的增加會更加嚴重。例如：600MB/KM 的光纖在 2KM 時則 只有 300MB 的帶寬了。因此，多模光纖傳輸?shù)木嚯x就比較近，一般只有幾公里。

單模光纖：中心玻璃芯較細（芯徑一般為 9 或 10μm），只能傳一種模式的光。因此，其模間 色散很小，適用于遠程通訊，但其色度色散起主要作用，這樣單模光纖對光源的譜寬和穩定性有較 高的要求，即譜寬要窄，穩定性要好。
