光端機供電及安裝環境

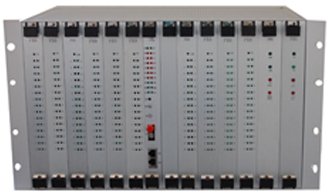

一般發射機由于安裝位置跟隨前端視頻采集設備，所以安裝位置都比較分散，需要配獨立的機殼給其供電。在安防監控供電方面通常有兩種方式：中心集中供電和本地供電，由于采用光端機傳輸?shù)默F(xiàn)場，前后端距離都較遠，所以較少使用集中供電方式。接收機一般都位于監控中心的機房內，不像發射機那么分散，在供電方式上如果跟前端的發射機一樣采用機殼電源供電的話，會占用機房大量空間，顯得雜亂無章，無法統一管理。因此中心接收機供電可以采用插卡式機箱供電，不要把插槽全插滿，可以每隔幾個插槽空開一個，有利于光端機散熱。需要注意的是光端機的激光器組件和光電轉換模塊最忌瞬時脈沖電流的沖擊，因此不宜頻繁開關機。前端發射機多安裝在前端配電箱中，要注意做好配電箱的防塵防水，在配電箱塞和較滿時為了利于光端機散熱就要考慮帶風扇的配電箱。監控中心的機房要保持環境整潔，經常注意清理，不要有結塵，最好是在機房裝修好后再將設備裝入機房，如遇機房裝修改造，要及時清理干凈。機房內一般會有很多設備集中安裝在機柜中，設備發熱量很大，在通風散熱條件又差時，最好安裝空調系統以保證光端機正常工作。安裝光端機時要做好現場的防護措施，防潮、防水、防塵，同時注意現場的實際操作，必須配備合適的光纖使用，不能使用殘缺故障的光纖，如果不匹配，則會嚴重影響光端機傳輸質量，涉及光纜熔接時，也要注意測量光纜的光衰減或損耗在有效值范圍內。

光端機防雷

光端機特別是作為前端設備的發射機通常安裝于室外的設備箱中，現場環境相當惡劣，防雷就顯得異常重要，防雷措施的優劣直接決定了光端機發生故障的幾率。雷電的破壞方式主要分為直擊雷、感應雷和地電位反擊三種形式，對光端機而言影響最嚴重的主要是地電位反擊。

所謂地電位反擊是當避雷針等接閃器將直擊雷強大的雷電流經過引下線和接地體泄入大地時，在引下線，接地體以及與其相連的金屬物體上會產生相當高的瞬間電壓，這個高電壓會對離他們很近但是又沒有直接接觸的金屬物體、線纜等電子設備之間產生巨大的電位差，這個電位差引起的電擊就是地電位反擊。地電位反擊是通過以下形式對光端機造成損壞的：當雷電流泄入大地時，接地網的地電位會在數微秒之內被抬高到數萬或數十萬伏。高度破壞性的雷電流將從各種設備的接地部分流向這些設備，或者通過擊穿大地絕緣而流向其它附近設備，最終造成設備的破壞或損害，損壞的部分主要有：機殼電源的PCB板上電子元器件、視頻接口處芯片及其相關電子元器件、音頻及數據端口處芯片。

雖然雷電的破壞形式多種多樣，但還是可以通過采取科學的防護措施來降低光端機故障發生幾率。首先，保證接地裝置效果良好是防雷措施的前提，因為所有感應電流最后都是要泄入大地的。一般而言，接地電阻越小泄流效果越好，通常將接地電阻控制在4歐姆以內為佳，可使用接地鉗表對接地電阻進行測量。對于某些土壤電阻率高的地方，可以考慮在土壤中加入降阻劑，從而降低接地電阻。其次，前端設備要加裝浪涌保護器，正常電壓時，浪涌保護器呈高阻狀態，只有很小的泄漏電流，功率損耗很小，當線路中出現過壓時，浪涌保護器呈低阻狀態，過電壓以放電電流的形式通過浪涌保護器流入大地，過電壓被抑制下來，浪涌電壓過后，線路電壓恢復正常時，浪涌保護器又呈高阻絕緣狀態，因此浪涌保護器必須有良好的接地裝置與之配合。前端攝像機的視頻信號輸出口和發射機的視頻輸入口處接浪涌保護器，若發射機連有其他一些數據線時，需要在控制信號線的起始端和結束端加裝數據防雷器，并在攝像機和光端機的電源輸入端也加上電源防雷器等防雷設備。裝防雷器時務必使防雷器緊貼接入口，若防雷器距離視頻口、數據口太遠是發揮不了防雷效果的。
