1 概述
隨著互聯網及全球性IP網絡的迅速發展，寬帶和基于寬帶的業務接入已經成為整個接入網絡的發展趨勢，而融合也是通信網絡發展的必然趨勢和一直追求的目標。目前接入網所采用的銅纜接入技術無法滿足高帶寬，長距離和抗干擾的要求，隨著光纖到戶技術的發展和NGN 軟交換（VOIP）技術的實現加快了基于IP網絡的網絡融。針對小區接入，通過一套光纖系統可提供用戶的需要的數據、網絡游戲等寬帶業務及部分客戶的語音電話需求，可以實現電話、數據網合一。

2.目 錄
1 概述 1
2 技術簡介 1
2.1 智能小區 1
2.2 EPON 1
3 智能小區解決方案 2
3.1 智能小區綜合運營解決方案 2
3.1.1 信息服務系統 2
3.2 智能別墅區通道提供方案 3
3.3 智能別墅區光纖入戶詳細設計 5
3.3.1 別墅區概況 5
3.3.2 網絡建設 5
3.4 設備配置清單 7
4 公司及產品介紹 7
4.1 公司介紹 7
4.2 BroadEdge 3000 OLT設備 8
4.3 20U-2040R4 ONU設備 12
4.4 20U-1042CM ONU設備 13
4.5 20U-M2424S ONU設備 15
4.6 Tmaster2000綜合網管 16
4.7 解決方案優勢 17

3. 解決方案優勢

（1）提供端到端業務解決方案，滿足各種接入場景應用。

北京瑞光極遠數碼科技有限公司能夠提供EPON系統從局端設備、遠端接入設備到ODN工程建設等所需的全系列產品，寬帶接入服務系統，軟交換系統。提供完善的視頻、VOIP和以太網業務解決方案。BE系列EPON解決方案可應用于FTTH、FTTB等組網模式的接入層建設，在新建智能電網小區中，可以利用EPON系統為客戶提供高帶寬、長距離和廣覆蓋的組網接入。

（2）提供全系列EPON光接入產品，滿足多種組網需求。

BE系列EPON產品，是由北京瑞光極遠數碼科技有限公司自主研發的產品，局端OLT設備BE3000E，具備大容量背板交叉能力，支持上行8GE口，支持管理盤1+1保護，支持電源盤1+1保護，支持單機架48個PON接入，可根據需求配置不同數量的接口，滿足不同組網規模的應用。遠端ONU設備，有專門為工業環境使用ONU BE20U系列，提供RS232/485接口和FE接口；也有用于公網的ONU BE11U/12U/13U等，可提供CATV\POTS\FE等多種業務接口。還有適用FTTB應用場景BE20U-M2424S，可以提供多個POTS和FE接口。

（3）強大的QoS保證能力為多業務承載提供基礎。

BE EPON系統支持端到端的全網QoS解決方案。支持OLT和ONU兩級調度，通過區分不同的業務和用戶來提供QoS保證。支持基于流規則的包過濾、重定向、流鏡像、流量統計、流量監管、端口隊列調度、端口限速、優先級策略和VLAN更改策略；支持CoS（802.1p）、流優先級，支持SP、WRR、SP+WRR等多種調度方式，并支持8個優先級隊列。通過多種機制

的應用，確保用戶的QOS并為EPON系統提供多業務承載提供基礎。

（4）提供完善的綜合網管功能和業務自動發放方案。

Tmaster 2000是北京瑞光極遠數碼科技有限公司的綜合接入產品統一網管平臺，支持EPON系統中OLT設備和ONU設備的各種性能統計功能，進行網絡維護和診斷。網管系統支持EPON網絡的故障診斷功能，包括各種告警檢測和環回診斷功能，支持對Dying Gasp等告警事件的處理。TMaster2000提供獨有的短信告警通知，當網絡設備出現功能失效時，能夠通過短信的方式發送到運維人員的手機上，讓運維人員快速獲取到故障信息。

（5）提供完善的安全保證機制和高可靠性設計。

BE系列產品適應電信業務的安全性要求，對安全性方面的協議進行了深入研究和應用，充分保障了系統安全和用戶接入安全。在系統設計、硬件設計、組網設計等各個環節均考慮了可靠性指標，充分保證設備的正常運行。

4. 智能別墅區通道提供方案

北京瑞光極遠光纖到戶智能別墅區通道提供方案結合運營商業務部署和用戶需求的實際情況組網如下。

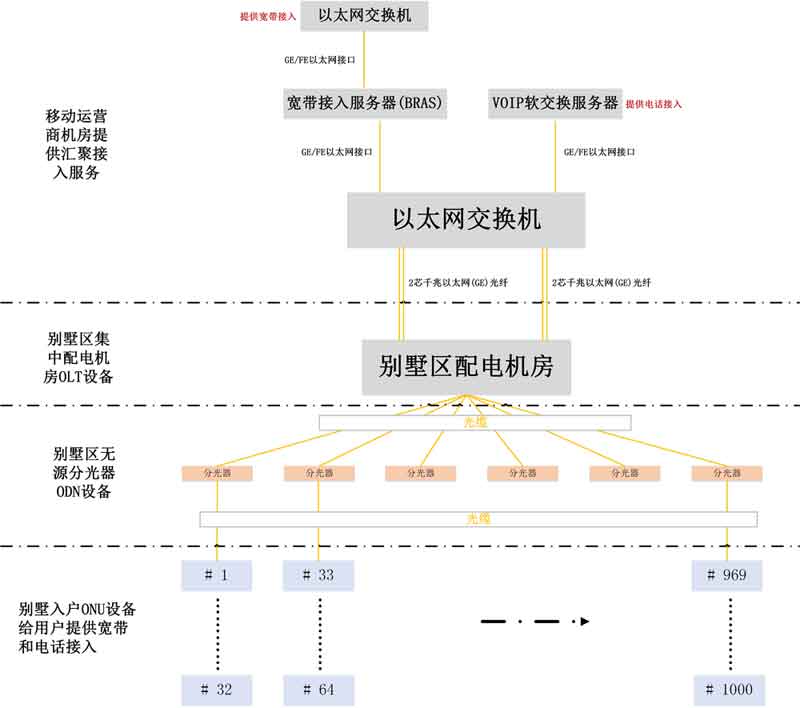

智能別墅區應用圖一：上聯2個GE口接入一個網絡交換機

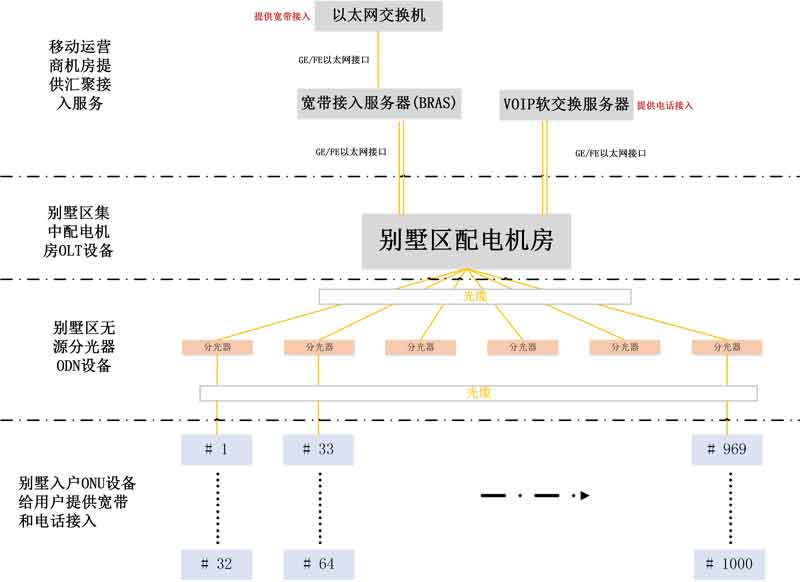

智能別墅區應用圖二：上聯2個GE口分別接入BRAS和軟交換服務器

上圖所示方案中，電話業務和寬帶業務提供商為中國移動公司。

在移動運營商分別提供了電話業務接入和寬帶接入。小區配電機房的2個上聯GE光接口直接接入到運營商的以太網交換機上，由該交換機分別以太網口分別接入到軟交換服務器和BRAS服務器上。其中電話業務直接通過百兆或者千兆以太網口接入到運營商的軟交換服務器上，由運行商來提供電話服務，包括計費、放號等。寬帶業務通過百兆或者千兆以太網口接入到運營商的寬帶接入服務器(BRAS)上，由運行商來提供寬帶服務，包括認證、授權、匯聚、帶寬劃分限制、計費等功能。

上面運營商這側提供了兩種接入方式，圖一所示為兩個GE口同時接入1臺運營商交換機，通過交換機可接入BRAS和軟交換服務器，該方式下，用戶帶寬可以充分保證，同時保證在占用少量帶寬條件下電話業務的正常通信。圖二所示為兩個GE口分別接入BRAS和軟交換服務器，這種方式下連接VOIP軟交換服務器的GE口帶寬有點浪費，因為電話業務占用帶寬很少。本方案建議使用圖一所示方案。

該方案中對用戶電話業務和寬帶業務進行了VLAN劃分和優先級的設置，電話業務的優先級更高，保證了電話業務和寬帶業務的隔離互不影響。同時為了為保證用戶有比較高的以太網帶寬，建議在運營商這一側提供2路GE光接口，這兩路光接口可以同時接入到以太網交換機或者分別接入BRAS服務器和軟交換服務器上，從而提供寬帶和電話業務。

在小區配電機房提供1臺OLT設備，該設備下聯提供了40個PON接口，上聯提供了2個GE光接口。

根據1000個用戶需求，按照1:32分光的要求，需要32個PON接口，但考慮到實際施工冗余考慮，提供了8個備用PON接口。

在別墅區配電箱中使用1:32的分光器設備，根據實際施工條件和就近原則，每32個用戶使用一個分光器。

在用戶這一側，使用入戶型的ONU設備，該設備提供4路百兆以太網接口和2個電話接口。
