一      系統設計

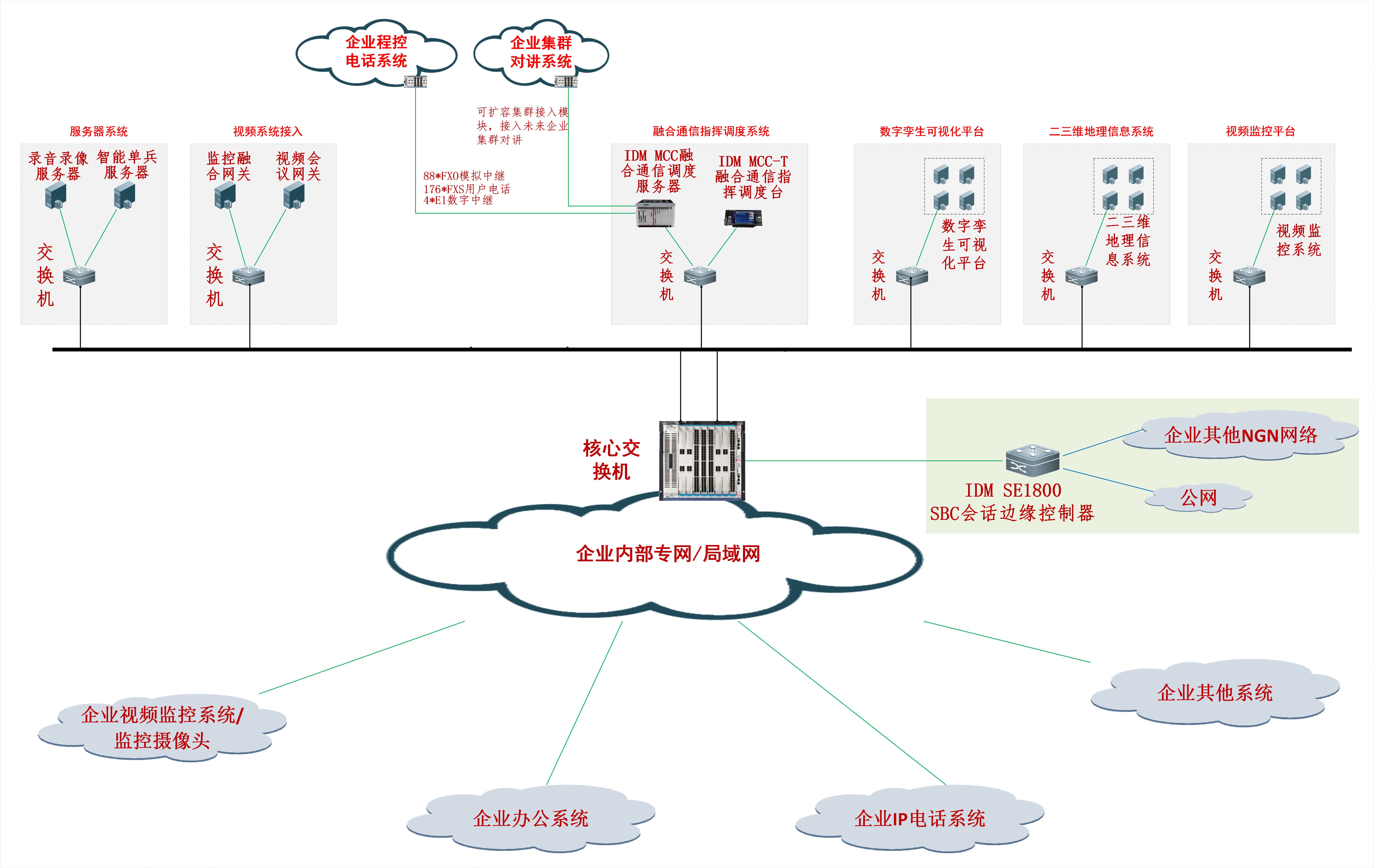

根據上述需求分析，本方案設計如下拓撲圖所示。

系統結構設計說明：

本系統包含了融合通信指揮調度系統、數字孿生可視化平臺、二三維地理信息系統、視頻監控平臺等系統和應用，同時使用一些融合接入系統和設備實現各系統之間的互聯互通和數據共享。

(1)   本融合通信指揮調度系統由IDM MCC融合通信調度服務器為核心，通過鋼企局域網與數字孿生可視化平臺、二三維地理信息系統互聯，本系統配置融合通信調度服務器最大可支持10000個調度用戶注冊，本系統配置100用戶語音并發、100調度用戶授權、30路會議用戶授權、30路錄音授權；

(2)   IDM MCC融合通信調度服務器通過FXO模擬中繼、FXO用戶線以及E1數字中繼等方式連接鋼企程控電話系統，連接鋼企電話外線、電話內線；

(3)   IDM MCC融合通信調度服務器支持未來擴容配置集群對講接入模塊，接入未來建設的鋼企集群對講系統；

(4)   本系統對鋼企內部都基于鋼企專網/局域網搭建，對內連接鋼企視頻監控系統、鋼企辦公系統、鋼企IP電話系統和其他業務系統；

(5)   全網融合指揮調度對外通過IDM SE1800 會話邊緣控制器，實現內部調度私網和公網之間的安全隔離訪問，實現對外接入鋼企其他NGN網絡和公網；

(6)   本系統融合指揮調度還需實現視頻會議系統的接入、視頻監控系統的接入，實現音視頻融合調度和視頻會商等功能，本系統通過視頻會議網關和視頻監控融合網關來實現系統之間的對接，其中本系統配置視頻會議網關支持提供不少于100路視頻會議終端接入，不少于10路1080P并發，全編全解。視頻監控融合網關支持提供不少于2000路監控接入授權。

二      系統功能

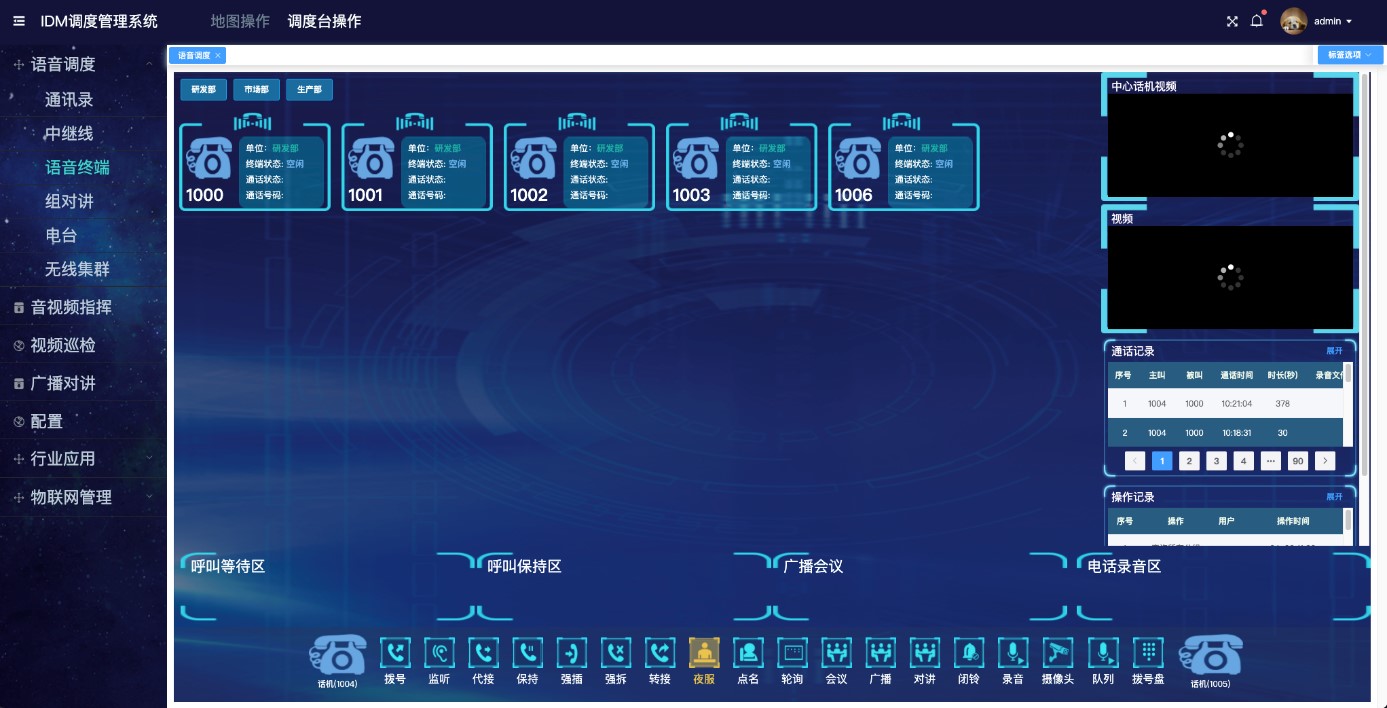

2.1    語音調度功能

語音調度功能主要包括軟交換通信的所有基本通信和補充業務功能、常用調度功能、調度會議功能、錄音、短信、傳真、系統管理、調度員管理、其他相關功能等，操作臺支持對以下各類通信終端進行指揮調度。

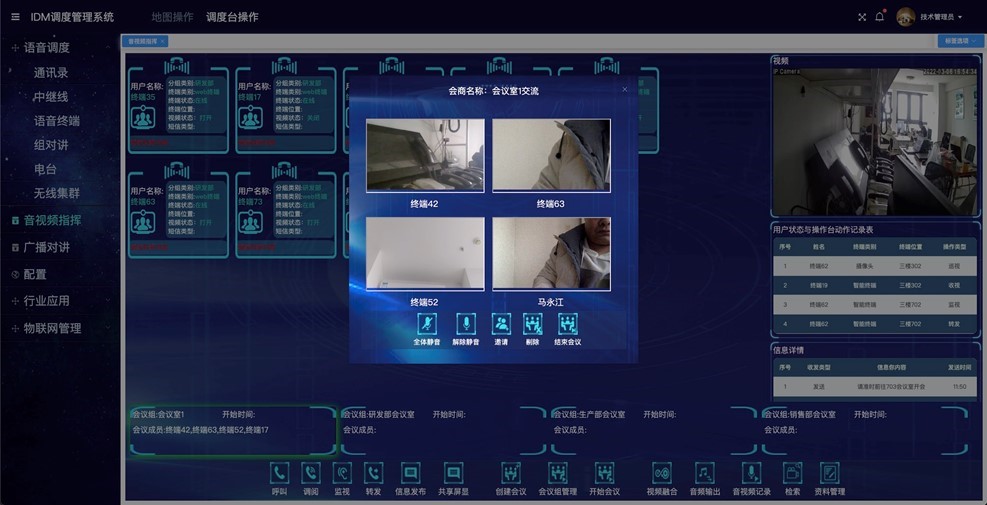

2.2    視頻調度功能

融合視頻調度模塊主要實現各類視頻源的接入，并通過視頻服務器實現對各類視頻源的轉碼、混碼、轉發等功能，接入的視頻源包括視頻監控系統、視頻會議系統、單兵系統、寬帶集群終端、可視話機等各類視頻源。

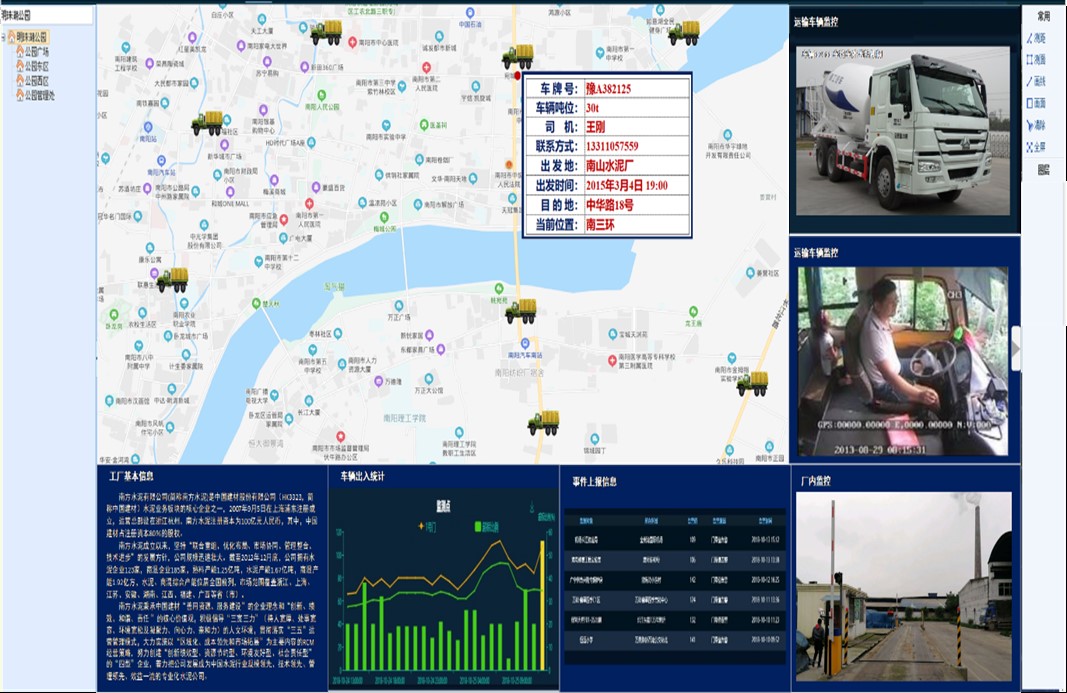

2.3    GIS調度功能

系統可與原有的GIS系統聯動，結合行業用戶指揮調度實際業務需要，充分利用GIS的直觀展示能力，基于地圖對各類多媒體資源和設備進行集中指揮、統一調控，將指揮人員最關心的區域地理信息、視頻監控點、定位信息等信息與綜合應急指揮平臺進行集成，方便指揮人員操作，實現語音調度、視頻監控查看等多媒體指揮調度，最大程度發揮綜合應急指揮平臺的作用，提高中心工作人員的工作效率。

支持在GIS界面上進行語音調度管理控制，相關業務功能介紹如下：

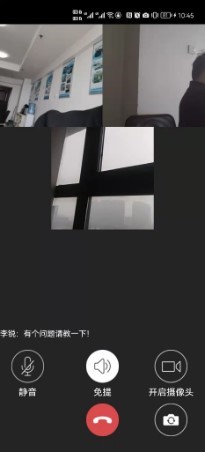

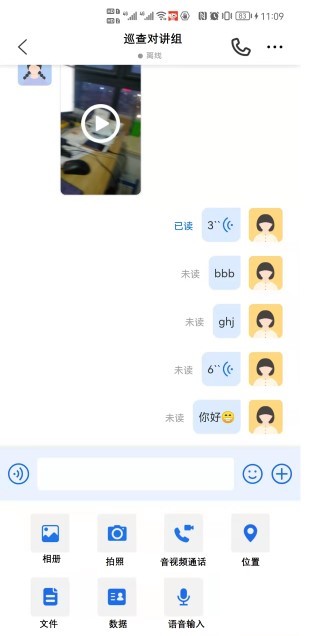

2.4    移動融合對講通信
