PCM設備是綜合業務接入設備的簡稱，也稱為E1復用器、PCM復用器，工信部入網測試時有按E1復用器標準的，也有按綜合業務接入設備標準的，后者定義的測量 事項會更多。在實際應用中很多設備都?xì)w類到PCM復用設備，目前最常用的PCM光端機就是電話光端機。

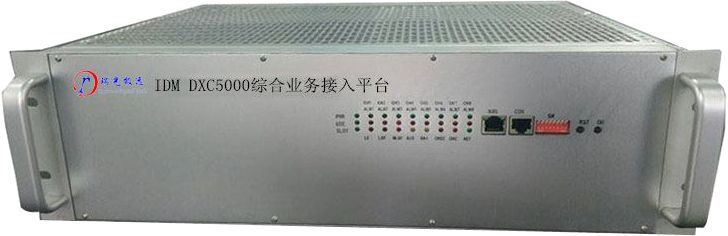

      IDM DXC5000交叉設備圖片

以下從不同應用領域介紹以下各種產品的選用：

線路接口：通信領域通常把傳輸接口稱為線路接口。從傳輸接口上除了常見的E1接口外，還會有V.35傳輸接口。也經常把光纖傳輸接口的設備稱為PCM光端機，把IP傳輸接口的有時也歸入到IP綜合復用終端或者綜合接入網關（如IDM VOICE365-4）。

線路接口的各種互備份模式：從傳輸可靠性上經常有雙E1互備份的接入方式，或者E1與光纖互備份的接入方式，也有E1與V.35接口互備份的方式，V.35以往用于DDN的租用，現在通常用于衛星通道傳輸，或者IP路由器仿真出來的V.35通道，等等。

從E1口的復用方式看，有PCM31模式和PCM30模式，他們的TS0時隙都傳輸幀頭，前者一般用于傳輸寬帶數據，后者一般用于傳輸語音類、或者語音和數據類，TS16時隙用于傳輸30個時隙的隨路信令。

隨路信令：PCM的TS16時隙通過復幀方式為每個時隙透傳A、B、C、D四個比特的信令，由于各個通信廠家對信令比特的使用方式不同，造成了各家PCM設備不能互通，在DXC時隙交換設備中可以對ABCD分別進行交換，可以使得不同廠家的PCM可以互通。有的廠家（如IDM MAP-4E1 PCM設備）可以對ABCD比特進行邏輯運算和交換，可以和其他廠家的PCM互通。

網關通道：一般TS0中預留的國際通信比特（SI）可以用于網關信息傳輸，有的傳輸?shù)氖蔷幋a數據，有的是構成2400bps的透傳通道。有的PCM設備也可以單獨占用一個時隙傳輸網關信息。有的廠家可以在網關上切換網關傳輸通道，但這樣是很危險的，一旦傳輸通道錯誤，整個系統會癱瘓，我們在開通微波的E1通道時，就經常會因?yàn)榫�路誤碼率過大，造成網關信息錯亂。

 指各種用戶側接口，一些老的廠家經常會有幾十種業務接口，以滿足用戶的需求，以下介紹接種IDM系列的接口：

1、FXS：接程控電話機、共電電話機，有些廠家沒有標準的熱線電話，通常將FXS卡對通構成不專業的熱線電話；

2、FXO：接程控交換機、人工交換機、共電交換機；

3、EM二四線音頻：通常接載波、電臺等，E信令為接收（EAR），M信令為輸出；通常輸入和輸出都是隔離的，通常EM接口有多種標準，如EM5。音頻接口可以在兩線和四線之間切換；

4、HOT熱線：標準信令的熱線電話，摘機后能夠聽到對端的回鈴音，對端掛機后能夠收到對端的掛機音，長時間沒有掛好機，就會從聽筒中傳出刺耳的掛機音。如果線路中斷，則收不到相關信號音；

5、MAG磁石卡：提供磁石電話機的接入；

6、2100HZ磁石卡：該卡使用帶內2100HZ信令，不使用TS16時隙隨路信令，便于通過多種音頻通道轉接磁石話機信號；

7、V.24/RS232/RS485速率自適應接口卡，在單時隙情況下提供0~9600bps的穩定通信。也可以使用多時隙增加傳輸帶寬；

8、X.58同步異步串口通信卡：提供CTS、RTS等流控信號，有效使用傳輸帶寬，在一個64K時隙中可以傳輸5個9600bps的通道，2個19.2Kbps的通道，1個38.4Kbps通道。也可以通過多時隙，增加傳輸帶寬，多用于雷達信號的傳輸；

9、SN64同步64K傳輸通道：多用于電力、鐵路雙絞線上的數據傳輸；

10、V.35接口：提供N*64K的同步傳輸帶寬；

11、N64ETH以太網網橋接口：提供N*64K的以太網網橋接口；

12、K接口：提供雙絞線的語音數據接口；

13、ISDN接口：通過雙絞線提供2路電話接口；

14、MicPhone:提供無源麥克風和3W喇叭的雙向?qū)χv接口；

15、WFDJ-SL:提供三菱電梯類的五方對講接口；

16、WFDJ-NTK：提供NTK系列電梯五方對講接口；

    這些接口卡基本能夠滿足多種環境的使用。
