基于物聯網GIS平臺的融合通信調度大數據信息系統

關鍵詞：融合通信、基于GIS的指揮調度、GIS調度平臺、多媒體調度平臺、物聯網調度、通信調度大數據平臺、物聯網協議通信調度

物聯網系統發展迅速，由于物聯網終端數量眾多，傳統的通過手機使用操作的模式只能在一些小場景應用中使用。對于大量的專業應用場所，還需要使用專業的物聯網管理系統。

同時物聯網系統中除了除了傳感器執行器的狀態監測動作控制之外，還為收集大量的數據提供了方便，為大數據處理、人工智能模型建立提供了基礎。

在傳統的融合通信中，一般只對音頻、視頻進行錄音錄像存儲，只作為事后調查使用，如今可以對視頻進行結構化分析、對語音進行NLP語義分析、結合存儲的短信、文本，以及物聯網數據，通過對通信過程中的大數據進行分析，建立AI智能分析建模，可以實時輸出更多的輔助決策信息。

物聯網協議比較簡潔、應用面比較廣。除了應用到物的通信連接外，對傳統的基于音頻、視頻的通信調度也提供了方便的方法。傳統基于IP網絡的音頻是基于SIP等協議的電話交換，技術比較復雜�；�于物聯網協議（如MQTT）使得音頻和視頻的通信雙方可以很方便地建立通信，又可以同時傳送物聯網傳感器數據。

基于GIS地理信息系統的物聯網通信調度平臺，在GIS地圖上展示了固定的和移動的物聯網終端和通信終端。同時支持對資產的管理等。

IDM物聯網GIS平臺是基于面向終端資源對象的管理平臺，在資源管理樹窗口中，支持按區域檢索、按終端種類檢索、按場景組合檢索等多種檢索方式，并根據終端類型不同，可以選擇快捷的處理方式。

按區域檢索包括：（1）在某個半徑區域內尋找某類終端；（2）在某個方形區域?qū)ふ夷愁惤K端；（3）在當前網格（多邊形）中尋找某類網關。
按終端種類尋找包括如：（1）尋找監控?cái)z像頭類；（2）尋找擴音廣播類；（3）尋找固定電話類；（4）尋找移動電話類；（5）尋找無線對講機類；（6）尋找電梯對講類；（7）尋找門禁對講類；（8）尋找溫濕度傳感器類； 等等。

按場景組合檢索類包括如：（1）門禁應用場景（門禁呼叫對講、識別、開鎖、場景聯動）；（2）噴灌應用場景（PH值、EC值監測、水壓監測、水位檢測、噴灌加壓控制、噴灌電磁閥控制）；（3）智慧家居控制場景（室內溫濕度照明度檢測、室外溫濕度照明度檢測、燈光控制、窗簾控制、新風控制、空調控制、電器控制）；（4）智慧浴室：數字水溫控制水龍頭控制、噴頭控制、水壓控制、水霧控制，以及環境溫度控制、通風控制、鏡子加熱控制、照明控制，音樂控制等。

檢索到相應的終端后，單擊右鍵可以實現對不同對象的操作處理。如對于音頻類終端可以實現如下類的操作：（1）實現音頻對講；（2）實現音頻播放；（3）實現音頻監聽；（4）實現錄音；（5）實現NLP語言分析；（6）實現語音會議；（7）加入大數據處理。

再如對于攝像頭可以實現如下類操作：（1）加入視頻對講；（2）加入視頻監控畫面顯示；（3）加入視頻會議；（4）加入錄像；（5）加入視頻結構化分析；（6）加入大數據處理

如對于室外溫濕度傳感器信息可以被很多應用場景訂閱。數據存入大數據數據庫，供不同的應用建模處理。

對于執行器類的（如噴霧電磁閥）可以由環境溫濕度控制、粉塵含量控制等。

對于復雜操作內容的情況，使用特殊的操作界面，如多條件聯合檢索界面、視頻攝像頭加入監控界面、音頻接入會議室操作界面，等等。

IDM IOT365系列音視頻調度平臺就是一個集音頻類終端管理的為主的管理系統，主要集成了電梯對講、門禁對講、聲音監聽等應用。

IDM IOT365平臺支持多中心端同時操作的工作模式。中心端可以和任意一臺電梯的對講通話，可以實現雙方自由發起呼叫。聲音對講可以和電梯的攝像頭、顯示器構成雙向視頻對講系統。由于對講主機具有數據接口，可以同時傳輸?shù)臓顟B(tài)信息。同時系統平臺可以和電梯巡檢APP互聯，記錄下更多的電梯信息。

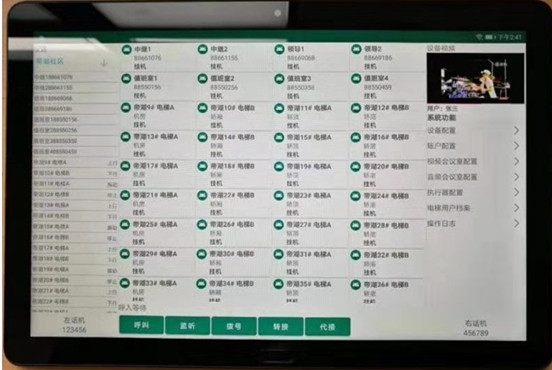

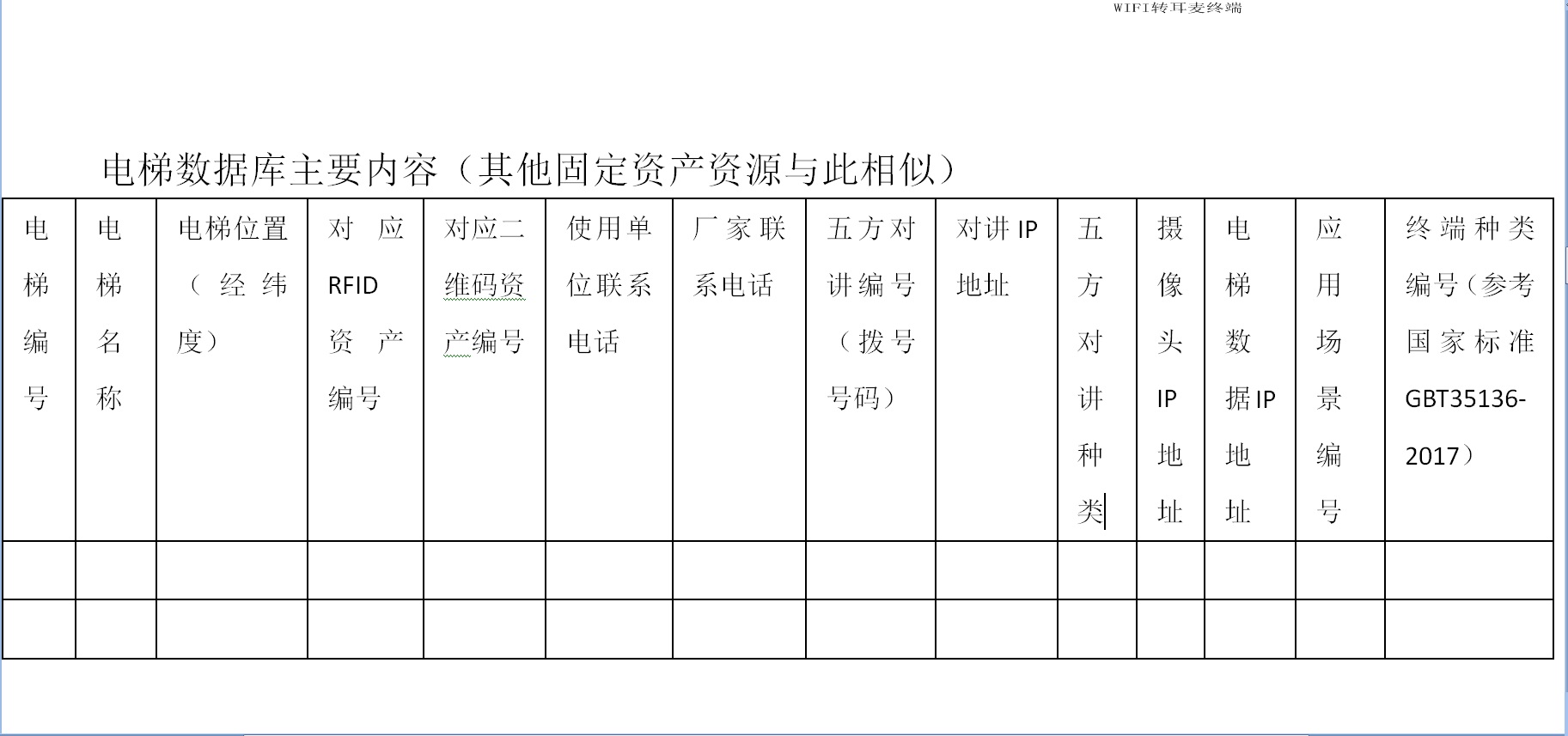

默認狀態下，電梯資源管理樹是按地圖網格管理的一系列電梯。對該電梯的一系列操作都與電梯的數據庫字段內容有關。

對于電梯對講狀態包括：使能狀態，聯網狀態，空閑狀態，振鈴狀態，呼叫狀態，通話狀態，錄音狀態，會議聽狀態，會議發狀態。振鈴狀態是中心端呼叫電梯，呼叫狀態是電梯呼叫中心端的通話前狀態。其中空閑、振鈴、呼叫、通話4個狀態是互斥的。

在當前視頻監控窗口顯示目前最新的呼叫電梯的圖像，單機該圖像，進入全屏顯示模式，在任意按鍵退回到主界面。雙擊該圖像，可以進入視頻監控界面，再按任意鍵可以退回到主界面。

電梯用戶檔案窗口也可以通過點擊進入全屏幕顯示。


在資源管理樹或一鍵直撥窗口選中對象（電梯語音、電梯攝像頭），再按右鍵顯示可以添加的會議室、錄音等操作，根據對話窗口進行操作。

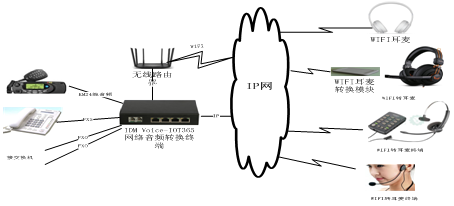

在計算機或APP終端上可以通過聲音接口接聽電話。也可以綁定語音終端用電話機或者話機手柄接聽電話。


對于資源數超出一屏的情況采用滑動滾動條操作。

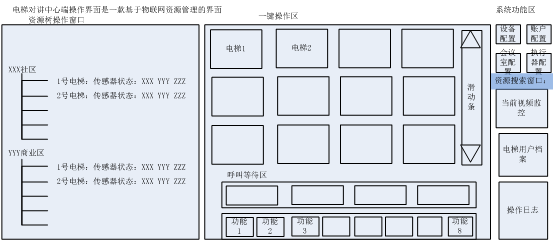

對于資源樹中的操作對象，可以選中后，將一鍵操作按鈕平鋪在屏幕上，并有一個總的狀態按鈕通知被遮擋部分按鈕的呼叫狀態狀態。



（需要修改）
（注意對于電梯對講、門禁對講不要強插功能，因?yàn)镮P下強插功能有些復雜，可以增加呼叫轉移，用于晚上兩個席位合并成同一個。）

通常也可以將處于呼叫狀態的按鈕，或等待呼叫處理的按鈕固定放在第一行，接收呼叫處理后，再按拼音字母的順序、或按照區域的順序放到原有位置。

注：在手機或平板APP中，可以直接對音頻實現PCM編解碼，通過耳機實現雙向語音通信。

對于特種操作功能的界面，可以跳轉。如多種語音會議室界面，視頻監控界面、視頻會議界面，執行器配置界面，等等

語音會議室界面功能：（可以用于監聽、群對講、會議等功能）
包括語音會議室編號、會議室最大成員數；以及加入會議室、退出會議室、收聽使能、發言使能等操作；

視頻監控畫面：選擇分屏個數，在每個分屏中加入監控對象、刪除監控對象等

資源樹和一鍵按鈕都支持檢索功能，也支持一鍵復原功能，用于快速恢復全部選擇功能。
