產品介紹

IDM DMUX-24雷達數據分路器，是一款北京瑞光極遠自主研發的雷達數據共享設備。大容量、高速率的有源數據的分配器，可將1路雷達數據共享（復制）為多路，提供24路雷達接口，支持64K速率。

IDM DMUX-24同步串口分路器的24個端口，每個端口可任意設置為輸入或輸出。速率支持9.6K ~ 64k，可選DCE（內時鐘）或DTE(外時鐘)。

可避免因錯誤的輸入雷達信號，通過網管設置，避免顯示器上的雷達信號重影。集中監控系統可設置并監測全網設備配置信息、傳輸鏈路狀態、電源端口狀態等。

IDM DMUX-24雷達數據分路器，采用采用19英寸1U機架式結構，安裝維護簡單。采用雙電源輸入1+1保護，雙電源板冗余備份。

IDM雷達數據分路器 設備圖

 功能特點

24路雷達接口內任意搭配各種組合；

支持64K、48K、38.4K、19.2K、9.6K等速率，輸入與輸出接口可設置不同速率；

每路雷達接口可設置為輸入或輸出模式，可設置內時鐘或外時鐘；

提供24個按鍵開關，可獨立開啟或關閉對應的雷達接口；

完善指示燈功能，可通過指示燈確認每路雷達接口工作為輸入或輸出模式，數據通信狀態；

 雙電源板冗余，雙電源輸入1+1保護，交流220V或直流-48V可選；

支持集中網管監控功能；

支持遠程診斷及升級功能；

          組網應用

典型應用一

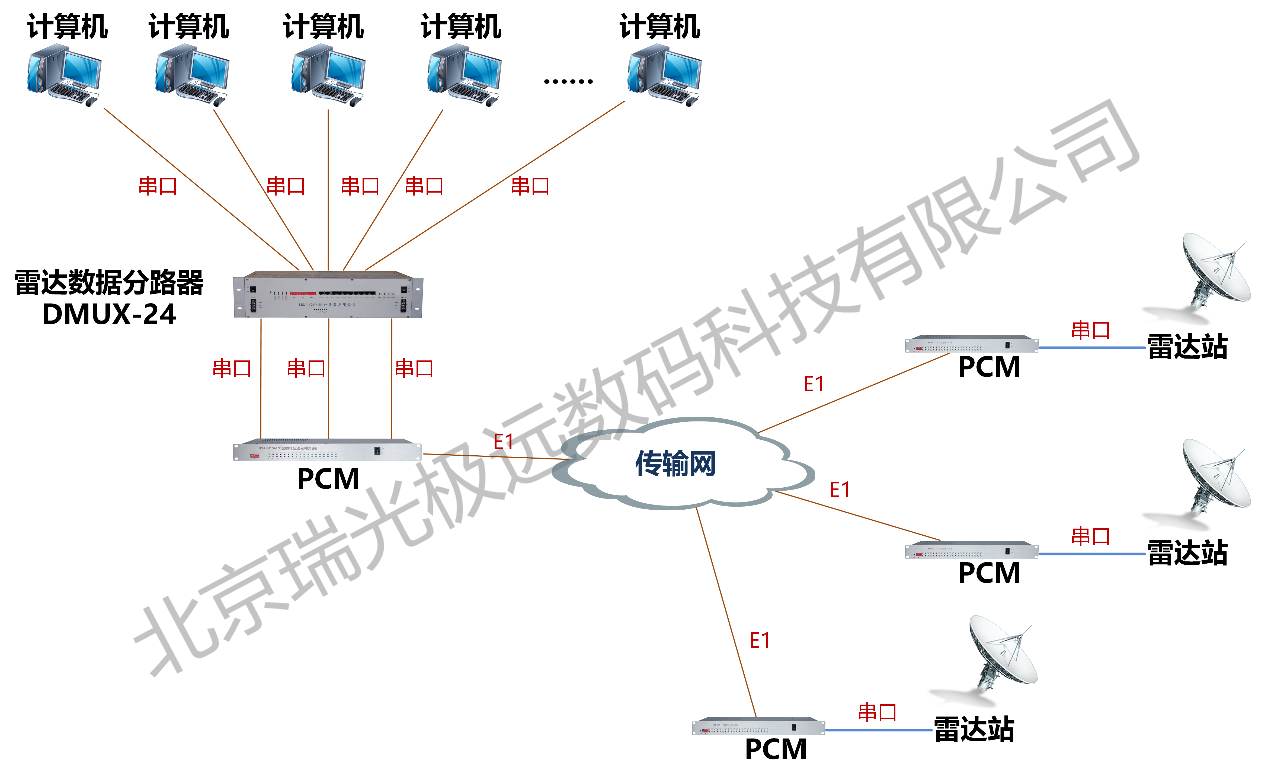

典型應用二
