1 概述：

    IDM STM-1/GE是一款支持GFP封裝的匯聚型EOS設備。能實現最多63路EOS信號到GE/FE 口的匯聚。

    IDM STM-1/GE的基本功能是：將來自GE口內的以太網幀進行分流（利用以太網幀本身攜帶的MAC、VLAN TAG 等信息），然后將不同流的以太網幀封裝進GFP幀（形成EoS信號），然后將GFP幀映射進不同的VCG（每個VCG 可以包含1～63 路VC12）中；反向則是將STM-1信號中的VC12信號解映射后，然后根據VCG解映射出以太網數據，再匯聚到GE口，并在GE出口處對來自不同VCG的流加不同標記（如VLAN TAG）。

    IDM STM-1/GE一般用于局端，實現匯聚功能。它可以和遠端的EoS設備一起組網，實現利用TDM網絡對以太網數據的遠距離傳送。

2 產品特性：
   1) 提供2個STM-1接口，工作于SDH的環網、鏈網，工作于1＋1 低階通道保護模式；
   2) 提供1光1電2個千兆以太網接口和2個百兆以太網接口，全雙工/半雙工、自適應、流控、MDI/MDIX；
   3) SDH 時鐘支持主時鐘和從時鐘模式；從時鐘模式下，支持時鐘源的自動切換；
   4) 支持符合 ITU-T 標準的VACT、LCAS、GFP：
    VCAT 符合ITU-T G.7043 標準： 以太網幀到VCG 采用字節間插的方式傳送；
    LCAS 符合ITU-T G.7042 標準： 支持VC12鏈路線序的自動識別；支持VC12鏈路的自動建鏈、拆鏈；
    GFP符合ITU-T G.7041 及G. 8040 標準： 支持GFP幀的FCS配置。
   5) 可以根據VLAN 配置將遠端設備中的數據按照VLAN ID 匯聚到相應的GE/FE端口中；要求遠端設備過來的數據必須為帶TAG 的報文；并且要求遠端設備之間的VLAN ID 不能重復；
   6) 支持豐富的以太網交換和管理功能：
    支持面板交換端口的鏈路聚合。
    支持交換端口鏡像管理。
    支持交換端口出口和入口的帶寬限制。
    支持 MAC 地址表管理，地址表深度8K。
    支持交換端口的風暴抑制功能。
    支持 QOS 功能。
    最大幀長支持 2048 字節。
   7) 支持 STM-1 和GE 口的激光自動關斷（ALS）功能；
   8) 支持豐富的故障診斷功能：VCG 環回檢測功能、交換端口的環回檢測功能；
   9) 支持對遠端設備的 2 種帶內管理模式，包括：基于GFP 幀對遠端設備進行帶內管
理，以及基于管理VLAN的網管通道；
  10) 提供 Console和SNMP網管接口，支持軟件在線升級，易于維護；
  11) 支持豐富的網管功能，包括：配置管理、拓?fù)涔芾�、資源管理、告警管理、性能管
理、維護功能、系統管理、安全管理；
  12) 雙電源冗余設計，整機功耗<30W，工作穩定可靠。
  13) 采用標準19英寸1U機箱、雙電源冗余設計。

3 典型應用
3.1 點對點應用
    點對點的應用，通過STM-1 光方向互聯，實現兩端GE 和FE 的點對點互通。方案應用
如下圖1 所示。

    該設備提供GE 光口，可直接連接光纖收發器，實現對偏遠地區的千兆以太網業務的接
入。方案應用如下圖2 所示。

3.2 光纖收發器配合使用

3.3 多方向樹形組網
    該設備提供2 個STM-1 光口，可分別對應2 個方向，分別與2 臺遠端的網橋設備對接，
分別提供GE 和FE 業務接入。方案應用如下圖3 所示。

圖3 多方向樹形組網應用

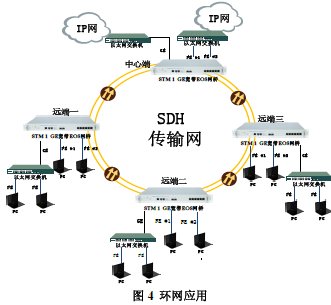

3.4 環網應用

    在環形組網的接入模式中，可將STM-1/GE部署于大客戶中心機房或?qū)��?yīng)的運營商機房，利用VLAN功能（端口VLAN和802.1QVLAN），對整個專網的VLANID進行統一規劃，對不同網點甚至不同種類的業務進行安全隔離。用戶分支節點放置STM-1/GE完成每個分支節點的接入，可為每個分支用戶提供可選的2M˜N*2M帶寬的數據業務。
