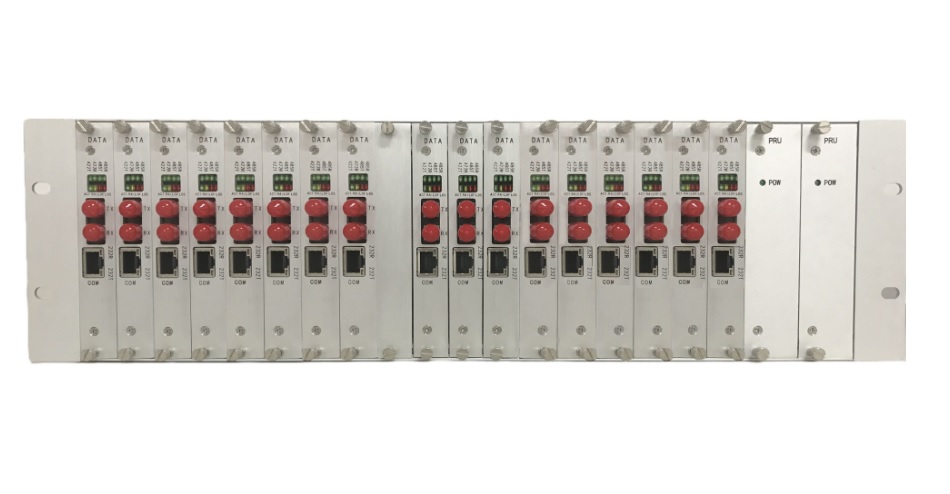

IDM-RACK3U集中型協議轉換器
概述
IDM-RACK3U集中型協議轉換器是針對大用戶接入的星形網絡拓撲而推出的機架式小容量多用戶接入方式的網絡平臺系統，集成度高，兼容性強，可靈活配置不同數量、不同種類的業務盤（網橋盤或光貓盤），既可減少初期投資，也便于日后擴容、升級和維護。
IDM-RACK3U集中型協議轉換器采用19英寸3U前插卡式結構，每個插盤對應1個遠端RS232/422/485數據光端機或單E1網橋（光貓）、E1光端機、高速串口光貓、光纖交換機、串口轉雙向HDMI、電話光端機、E1(V.35)光貓，可方便組成星型網絡。IDM-RACK3U集中型協議轉換器充分地利用電信網絡中現有的大量E1/光纖資源來擴展以太網的傳輸距離和應用范圍，為以太網接入提供了較好的解決方案。此產品可用于局域網互連、視頻點播、遠程監控等各種領域。
產品特性
中心端采用19英寸3U插卡式結構，對應遠端為桌面式RS232/422/485數據光端機、單E1網橋（光貓）、單E1光端機、高速串口光貓、光纖交換機、串口轉雙向HDMI、電話光端機、E1(V.35)光貓；
機框可提供20個槽位，其中2塊電源盤，17塊業務盤，1塊網管盤或其他業務擴充盤；
中心端機框可插入RS232/422/485數據光端機、單E1網橋（光貓）和單E1光端機、高速串口光貓、光纖交換機、串口轉雙向HDMI、電話光端機、E1(V.35)光貓，滿配時，最大可對應17個遠端；
支持E1本地環回和遠端環回；
支持成幀和非成幀模式，成幀模式支持PCM30/31和CRC-4自適應；
具有串口（RS485）網管和以太網網管，便于配置設備的工作參數和監視的工作狀況。
雙電源盤供電，1+1互備份；
技術規格
光接口
|
接口類型
|
FC(可定制SC等)
|
光纖模式
|
單模(可選多模)
|
|
光纖速率
|
155bps±50ppm
|
波長
|
1310nm
|
|
發光功率
|
-2～-11dBm
|
接收機靈敏度
|
優于-36dBm
|
以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
10/100Base-T 10M/100M
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
|
廣域網傳輸速率
|
100%線速100M
|
||
FXO/FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
|
壓縮率
|
ITU G.711中A律
|
環路電流
|
25mA/路
|
電源及功耗
|
供電方式
|
-DC48V 或AC 220V（外置）
|
整機功耗
|
≤350W
|
環境條件
|
工作溫度
|
0C ~+50oC
|
濕度
|
95%無凝結
|
產品尺寸
|
長度×深度×高度
|
483×70×132 (mm)
|
