1路視頻光端機
概述：
一路視頻系列光端機是我公司采用先進的全數字視頻無壓縮技術，針對安防監控市場量身定做的一款小型化視頻、數據等業務信號光纖傳輸產品。最多可在一根光纖上傳輸1路單向視頻、1路數據、1路雙向音頻。即插即用的設計使得安裝簡便易行，無需進行現場調節。其光模塊和核心電路均采用標準元器件，穩定性高，所有的光、電接口均符合國際標準，適用于不同的工作環境
產品特性：
支持SNMP網管，可實時在線監控；
視頻質量可達到廣播級標準；
音頻質量可達到CD級標準；
兼容PAL、NTSC、SECAM等視頻制式；
SMT表面貼裝技術，端口雷電及浪涌多重保護；
支持視頻無損再生中繼，無電磁干擾（EMI）、射頻干擾（RFI）；
透明的數據編碼方式、同主要攝像機生產商的產品兼容；
先進自適應技術，使用時無需進行現場的電氣或光學調節；
小型化設計，結構小巧，安裝靈活方便；
技術規格：
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
接收機收/發速率 |
155Mbps/84M bps |
接收機收/發波長 |
1310nm/1550nm |
|
發射機收/發速率 |
84M bps/155M bps |
發射機收/發波長 |
1550nm/1310nm |
|
發光功率 |
-15~-8dBm |
接收機靈敏度 |
優于-32dBm(1310nm) |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
視頻
|
接口類型 |
BNC |
亮度非線性 |
<3% |
|
視頻采樣位寬 |
8bit |
視頻帶寬 |
0Hz~6.5MHz |
|
微分相位(DP) |
<0.7o |
微分增益(DG) |
<0.7% |
|
輸入過載電壓 |
1.5VP-P(典型值) |
輸入/輸出電壓 |
1VP-P(典型值) |
|
輸入/輸出阻抗 |
75Ω(非平衡) |
視頻信噪比 |
≥70dB(加權) |
高保真
|
接口類型 |
RJ45 |
音頻采樣位寬 |
16bit |
|
輸入/輸出阻抗 |
ADC:100KΩ/DAC:10KΩ |
輸入/輸出電壓 |
1.5VP-P(典型值) |
|
音頻采樣頻率 |
32KHz |
音頻信噪比 |
≥90dB |
|
音頻帶寬 |
20Hz~20KHz |
總諧波失真 |
<1% |
數據
|
接口類型 |
RJ-45 |
|
數據類型 |
RS-232、RS422(4線制)、RS485(2線制) |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
|
整機功耗 |
≤6W |
環境條件
|
工作溫度 |
-15 oC ~+65oC |
儲存溫度 |
-25oC~+75oC |
|
工業級 |
-40oC~ +85 oC |
相對濕度 |
0~95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
144×138×30(mm) |
選型列表
|
序號 |
產品型號 |
簡單描述 |
|
1 |
IDM-VDA100 |
1路單向視頻 |
|
2 |
IDM-VDA110 |
1路單向視頻，1路數據 |
|
3 |
IDM-VDA111 |
1路單向視頻，1路數據，1路雙向音頻 |

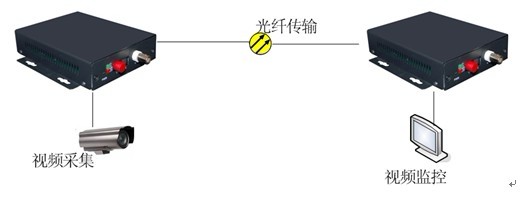

應用示例：
