概述

IDM MSAP-CP設備是北京瑞光極遠數碼科技有限公司推出的新一代基于SDH傳輸/接入的集中型設備，針對大用戶接入進行了優化設計，提供多種業務的接入和傳輸。IDM MSAP-CP設備依據G.783建議所定義的功能模塊進行設計，提供SDH設備所具有的對業務的完備的監視、接入、保護、網絡管理功能，以及MSTP設備要求的以太網接入功能。

IDM MSAP-CP多業務接入平臺為集中式機框結構，具有面向光口、業務盤、支路和路由的多種保護功能。設備可以根據實際需要組成環型、鏈型、星型等多種拓?fù)浣Y(jié)構的通信網絡，可廣泛用于部隊、消防、電力、銀行等多領域的通信網。

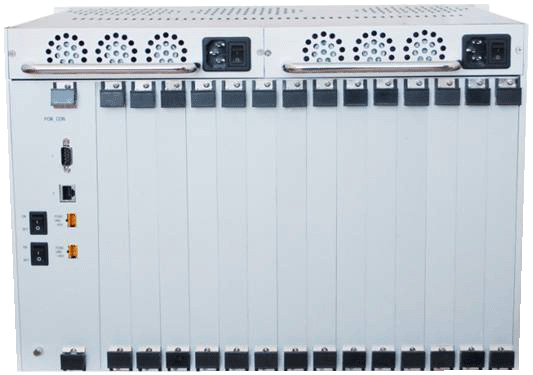

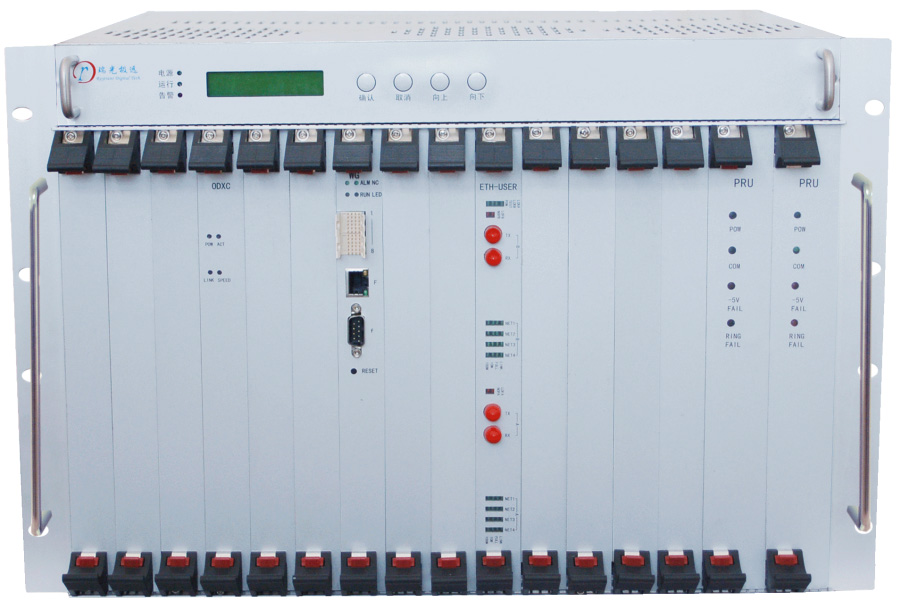

圖1 IDM MSAP-CP設備示意圖

產品特性

19英寸7U標準機箱結構，易于安裝；

采用插盤式結構設計，配置靈活，具有很大的升級空間；

集SDH、PDH、PCM、IP、IPPBX、TDM OVER IP功能于一體；

提供16個槽位，可根據業務配置多種業務盤：

E1-USER盤、ETH-USER盤、STM-4匯聚盤、GEEOS盤、CP-PD盤、千兆光交換盤、STM1-WG盤、MSCP-21/42E1盤、EOSEOP盤、64K-USER盤等，遠端設備可提供E1接口、以太網接口、V.35/V.24接口、FXS/FXO接口以及熱線電話接口等；

IDM MSAP-CP的SDH/MSTP等光傳輸業務，可插入STM-16(2.5G) SDH傳輸盤2塊，這兩盤之間可以互備份、也可以單獨工作。也可以插入全業務到中心交叉盤的STM-4盤4塊，其中可以兩兩互備份，作為匯聚盤使用，STM-4光傳輸盤作為用戶支路盤時，可以插在12個用戶盤位上。當然PDH盤和光貓盤也可以插在這些盤位上；

每塊GEEOS盤提供3路GE接口，每個GE接口提供光/電兩種形式，實現千兆以太網的STM-1/STM-4線路上的傳輸；

IDM MSAP-CP的VC4交叉連接盤(G3ODXC)提供64個VC4的交叉連接。同時支持雙G3ODXC盤的互備份切換；

IDM MSAP-CP可以插入PCM業務接入盤，20多種PCM插卡可入插在PCM用戶盤上。提供語音和數據類業務；

IDM MSAP-CP可與程控交換機的數字中繼口/模擬中繼口對接，支持V5.2、七號信令、一號信令以及PRI信令；

每塊CP-PD盤提供四組PDH光接口，每個光接口可處理1個百兆以太網接口和5組E1接口，其中E1接口可直接落在本地使用，也可交叉至匯聚盤E1-USER；

支持同步設備定時源（SETS），可選跟蹤光線路定時源或外同步輸入，提供 外同步輸出，并可根據故障或SSM自動處理定時源倒換；時鐘源可以選擇線路時鐘、外時鐘和自由振蕩；

作為中心端使用時可與其它設備（MSTP/MSAP）組成冗余環網、相切環網等網絡；

提供F和f網管接口，具有完善的網管功能，可在線實時進行監控；

提供RS-232串行控制接口，方便用戶對網元的管理；

提供設備環境溫度監控，并由現在實時溫度控制風扇的開啟和關閉。同時提供環境監控還能節省功耗；

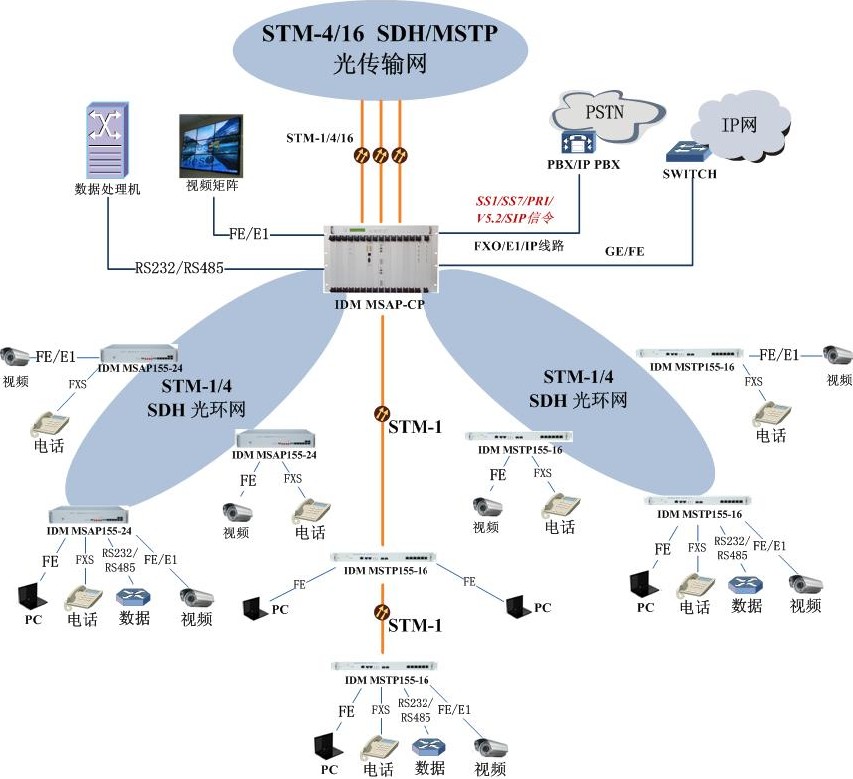

應用示例一
