IDM MK-MSTP本安型光電一體化傳輸設備
一、 概述
IDM MK-MSTP本安型光電一體化傳輸設備是一種全新的礦用信息傳輸裝置，提供 100/1000Mbps 快速以太網、本安語音接口的能力，是在井下建立綜合業務接入和傳輸所必備的防爆通訊產品。本產品可以通過網絡進行遠程管理；集MSTP傳輸、PCM多業務接入功能于一體，利用SDH光纖環網保護功能提供更可靠的通信保護。
IDM MK-MSTP可直接連接井下本安電話、本安攝像頭、本安廣播等終端。

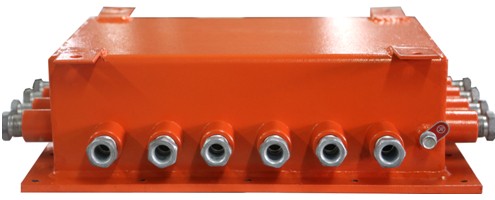

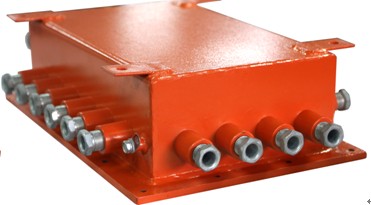

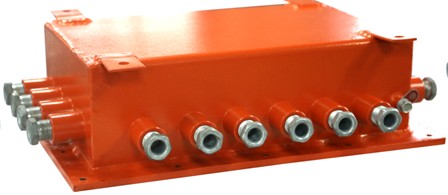

IDM MK-MSTP圖片
二、 產品特性
Ø 工作電壓：DC 12V，工作電流：≤800mA；
Ø 提供兩個STM-1光接口，支持SDH環網、鏈網，提供支路1+1通道保護；
Ø 提供4個業務槽位，支持E1、話音、數據、視頻的接入；
Ø 提供4路以太網業務，能實現N×E1（N=1~63）帶寬任意分配；
Ø 支持30路電話的接入；
Ø 電話接口用戶引線采用隔離柵進行隔離；
Ø 具有電源、工作狀態、通信狀態指示功能；
Ø 體積小巧，重量輕，裝拆移位方便，維修使用簡單，可靠性高。
三、 技術規格
光接口
|
光纖模式
|
單模(可選多模)
|
|
|
|
收/發速率
|
155.52Mbps/155.52Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
以太網
|
傳輸速率
|
N×VC12（N≤50）
|
|
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
電源及功耗
|
供電方式
|
DC 12V
|
整機功耗
|
≤12W
|
環境條件
|
工作溫度
|
-20oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|

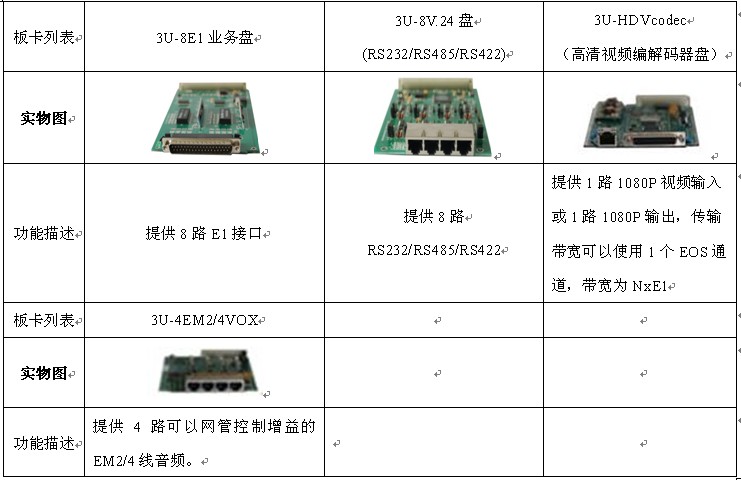

四、 業務板卡選型列表
五、 應用示例
典型應用圖
IDM MK-MSTP可以與我公司井上匯聚型SDH光電一體機IDM MSAP-G3CP組成星形、環形網絡，給井下提供基礎的通信業務，包括電話接口、音頻接口、網絡接口等，可接入本安電話、本安廣播、本安交換機以及本安攝像頭等設備。
