1.        概述

IDM    MTP-155智能多業務光傳輸設備是北京瑞光極遠采用國際先進的集成電路、可編程邏輯電路和高速微處理器研制而成，將E1信號、音頻信號、電話/磁石信號以及線速100M以太網信號復用在STM-1(155Mbit/s)的光纖和E1通道中傳輸，支持STM-1光線和E1鏈路的傳輸通道智能互備功能。

IDM MTP-155智能多業務光傳輸設備采用模塊化的功能設計，包括SDH光傳輸單元、E1鏈路接口控制單元、EOS單元、PCM單元、SNMP單元、保護倒換單元，采用防震、防水、電磁兼容機箱設計，提供的業務接口適合部隊野戰使用，設備可提供4路10/100M以太網、16路E1、16路二線和4路四線語音、1路V.35、2路V.24、1路E1鏈路和1路V.35通道的標準配置之外，還具有4個擴展槽位，可插入各種業務板卡。

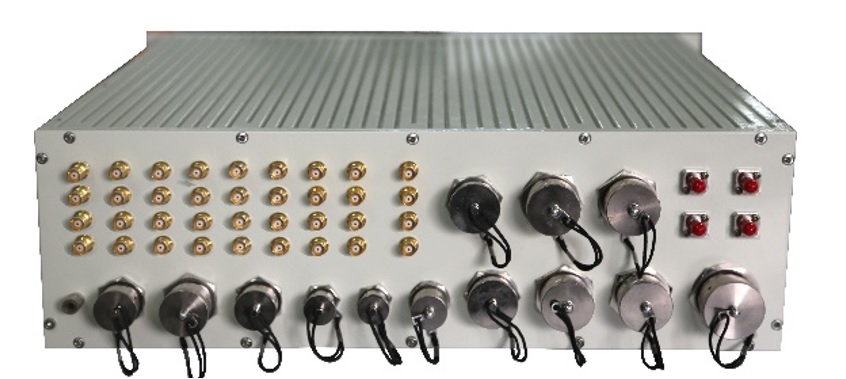

IDM MTP-155智能多業務光傳輸設備

2.        功能特點

1)        采用標準的19英寸3U機箱結構設計；

2)        系統采用模塊化設計，業務接入插槽具有通用性，可以根據用戶配置要求，接入各種所需業務；

3)        支持E1鏈路和SDH光鏈路之間的智能互備功能；

4)        支持本地電話交換功能，支持1~2路E1數字中繼接口(支持No.7、PRI和No.1信令)；

5)        支持SNMP網管協議，支持遠端設備的業務配置；支持北向接口，提供告警信息的上傳；

6)        支持電源的雙熱備份；支持光口的可更換性；

7)        支持STM1光接口、E1業務、FXS/FXO業務、磁石業務、V.24業務、V.35業務和以太網業務；

8)        提供了E1鏈路接口；

9)        提供五合一2線音頻卡：每張盤提供16路2線音頻，每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；

10)     所有接口均可選用航空插頭型式；

11)     設備可具備良好的防水、防潮設計。

3.        主要戰術技術指標

1)        光纖線路接口

Ø  數量：2個            速率： 155Mbit/s         特性：符合ITU-T G.957標準。

2)        E1鏈路接口

Ø  數量：1個            速率：2.048Mbps         特性：符合ITU-T G.703標準。

3)        業務接口：

Ø  E1電路接口

u  數量：16個（75W，非平衡）    速率：2.048Mbps  特性：符合ITU-T G.703標準。

Ø  以太網接口

u  數量：4個            速率：10M/100M自適應     特性：符合IEEE802.3標準。

Ø  V.35接口

u  數量：1個            速率：N×64Kbit/s（n≤30）     特性：符合ITU-T V. 35標準。

Ø  RS232接口

u  數量：2個            速率：≤19.2Kbit/s             特性：符合EIA RS232標準。

Ø  二/四線話音接口

u 數量：20路（4路四線，16路二線）  速率：64Kbit/s  模式：熱線、磁石、用戶、中繼。

4)        勤務話接口：1個；

5)        同步時鐘接口：1對，外部輸入時鐘接口1個，輸出同步時鐘接口1個。

6)        管理接口

Ø  接口特性：符合IEEE 802.3的有關規定；

Ø  接口通信協議：SNMP。

7)        網管系統提供北向接口，具備接入光纖通信傳送網管理系統的能力；

8)        光纜鏈路2M業務倒換到E1鏈路時間：≤50ms（采用熱備份方式），≤15s（采用撥號方式建立E1鏈路），≤50s（采用綜合網管方式建立E1鏈路）；

9)        誤碼特性：光纖鏈路符合ITU-T G.826的有關規定；

10)     設備供電方式：交、直流供電方式；

11)     設備尺寸：高度≤3U，可安裝于19英寸標準機柜中。

4.        技術規格

4.1   光接口技術參數

4.2   E1接口技術參數

4.3   以太網接口技術參數

4.4   自動電話接口技術參數

Ø  FXS接口性能指標

Ø  FXO接口性能指標

4.5   磁石電話/2100Hz磁石電話接口指標

4.6   熱線電話接口指標

4.7   RS232/RS485接口指標

4.8   V35接口指標

5.        環境指標

5.1   工作/儲存環境

Ø  溫度(℃)：-25℃～55℃

Ø  儲存溫度：-40℃～75℃

Ø  相對濕度(％)：≤95％，無凝結

5.2   工作電源要求

設備采用AC 220V交流和DC -48V/DC 24V直流電源輸入。

Ø  交流電壓：187V~253V

Ø  直流電壓：DC -38V~-58V   /DC -19V~-28V

6.        應用示例

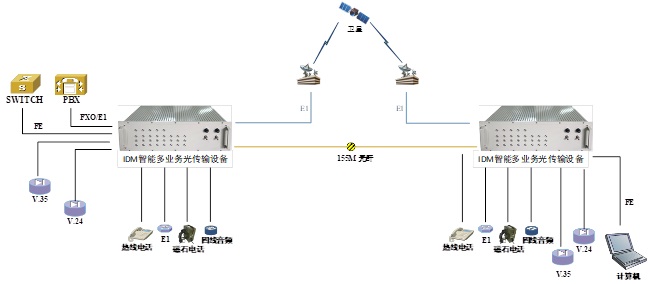

應用方案中，局/遠端分別配置一臺IDM智能多業務光傳輸設備，傳輸線路采用155M(STM-1)和E1鏈路互備份傳輸通道，局端可通過FXO模擬中繼或者E1數字中繼接入到電話交換網中，通過百兆以太網接口接入到IP網絡中，同時提供V.35、V.24、熱線電話、普通電話、E1以及四線音頻業務的接入。
