PCM設備 IDM MSAP-G3CP SDH大容量綜合業務交叉復用設備
一、 概述
IDM MSAP-G3CP SDH大容量綜合業務交叉復用設備是一個集窄帶業務接入、寬帶業務接入、PCM復用、64K時隙交叉連接、E1交叉連接、STM-1/STM-4交叉連接、SDH/PDH光傳輸、電話交換數字信令接入、以太網交換、多媒體調度于一體的綜合業務平臺。是一個集通信接入、傳輸、交換、交換、調度、視頻顯示控制于一體的綜合業務平臺。
IDM MSAP-G3CP設備主要用于數據通信網絡中接入層的業務接入、傳輸和匯聚。具備完整的同步定時功能，強大的VC12級和64K級的無阻塞交叉連接矩陣，具有語音、IP、數據及以太網等業務的匯聚能力。
網絡管理平臺可采用北京瑞光極遠數碼科技有限公司的Netguard網絡管理系統，提供基于服務器/客戶端模式的、分級的強大管理能力，包含配置管理、故障管理、性能管理、權限管理、日志管理等功能。

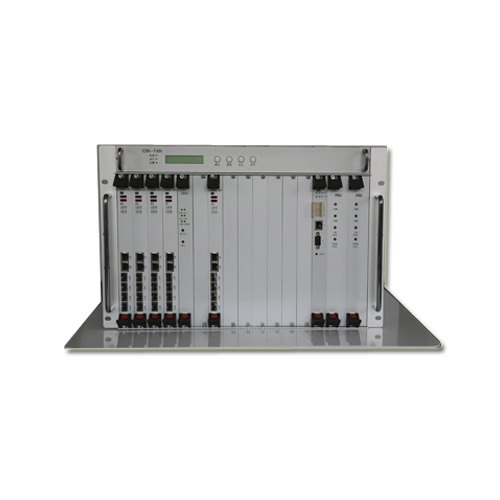

IDM MSAP-G3CP SDH大容量綜合業務交叉復用設備圖片
二、 產品特性
1) 設備結構
Ø機箱結構采用(6+1)U、插盤式設計；提供16個前插盤和12個后插盤槽位。
2) 傳輸接口
Ø提供標準STM-4/STM-1光傳輸接口，最大支持48個光方向；
Ø提供標準的E1接口，最大支持336個。
3) 業務(PCM)接口
Ø提供自動電話、共電電話和磁石電話等話路語音接口，最大支持300路；
Ø提供V.24/RS232/RS485/RS422、X.50/X.58、同向64K、Nx64K帶寬的V.35/V.36、以太網等數據業務接口，最大支持300路。
4) 交叉能力
Ø 具備4032×4032個64K時隙無阻塞全交叉功能，；
Ø 具備2016×2016個2M時隙無阻塞全交叉功能；
Ø具備32×32個VC4的空分交叉功能；
Ø 信令交換和處理功能，程控交換功能，支持NO.7、No.1、PRI、V5.2信令。
5) 網管能力
Ø提供完善的SDH綜合配置和DXC交叉連接功能的網管軟件系統；
Ø提供對音頻通道的電平在線測試、64K時隙通道、E1通道的誤碼在線測試；
Ø支持SNMP網管協議。
6) 保護能力
ØVC-4空分交叉盤、64K交叉盤、主控盤和電源盤雙盤互備份；
Ø雙AC ~220V和雙DC -48V兩級電源互備份；
Ø雙STM-1/STM-4光口1+1保護；
ØE1端口的1+1、1:N的保護；
ØSDH光路恢復時鐘、E1線路恢復時鐘和主時鐘多種時鐘源選擇及保護倒換。
三、 技術規格
1) 光接口
|
接口類型
|
STM-4 SFP
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
622.08Mbps/622.08Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
40Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
|
接口類型
|
STM-1 FC
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
155.52Mbps/155.52Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
40Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
2) E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
3) 以太網(FE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
4) 以太網(GE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤63）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
5) FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
6) 同向64K接口
|
碼型
|
G.703標準
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
7) EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
8) 磁石接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
9) V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
10) V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
11) 電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤150W
|
12) 環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
13) 產品尺寸
|
長度×深度×高度
|
482×309×132(mm)
|
四、 應用示例

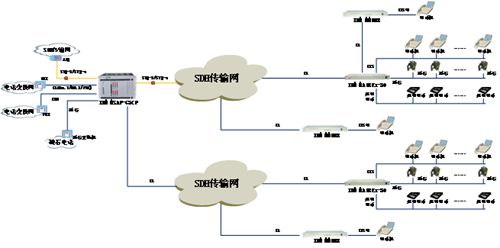

典型組網拓撲圖
IDM MSAP-G3CP作為匯聚節點，可通過上聯通過STM-1/STM-4光接口接入上一級傳輸網，通過E1數字中繼或者FXO模擬中繼接入電話交換網中，通過磁石電話接口接入磁石交換機，通過共電電話接口接入到共電電話系統。同時可通過STM-1/STM-4光接口或者E1接口接入到本地傳輸網中，與遠端小容量的綜合業務交叉接入設備IDM MUX8、IDM MAP8E1-30等設備組網。
遠端小容量的綜合業務交叉接入設備IDM MUX8、IDM MAP8E1-30通過E1接口接入到本地傳輸網，通過FXS模擬電話接口、磁石電話接口和共電電話接口接入到本次的模擬電話機、磁石話機和共電話機上。
