IDM DXC5200綜合業務交叉復用設備是我公司采用專用大規模集成電路設計的時隙交叉連接設備之一。通過2M傳輸介質完成用戶終端設備之間或用戶終端設備與公用電話交換網的連接。

IDM DXC5200綜合業務交叉復用設備滿配240組標準的E1傳輸接口，采用PCM30/31制式。同時具有240組E1之間64K時隙無阻塞交叉連接設備。同時該DXC5200時隙交叉具有多種時鐘模式，能夠滿足各種應用環境的時鐘需求。

IDM DXC5200綜合業務交叉復用設備主控盤、電源盤等關鍵模塊采用雙盤互備份。

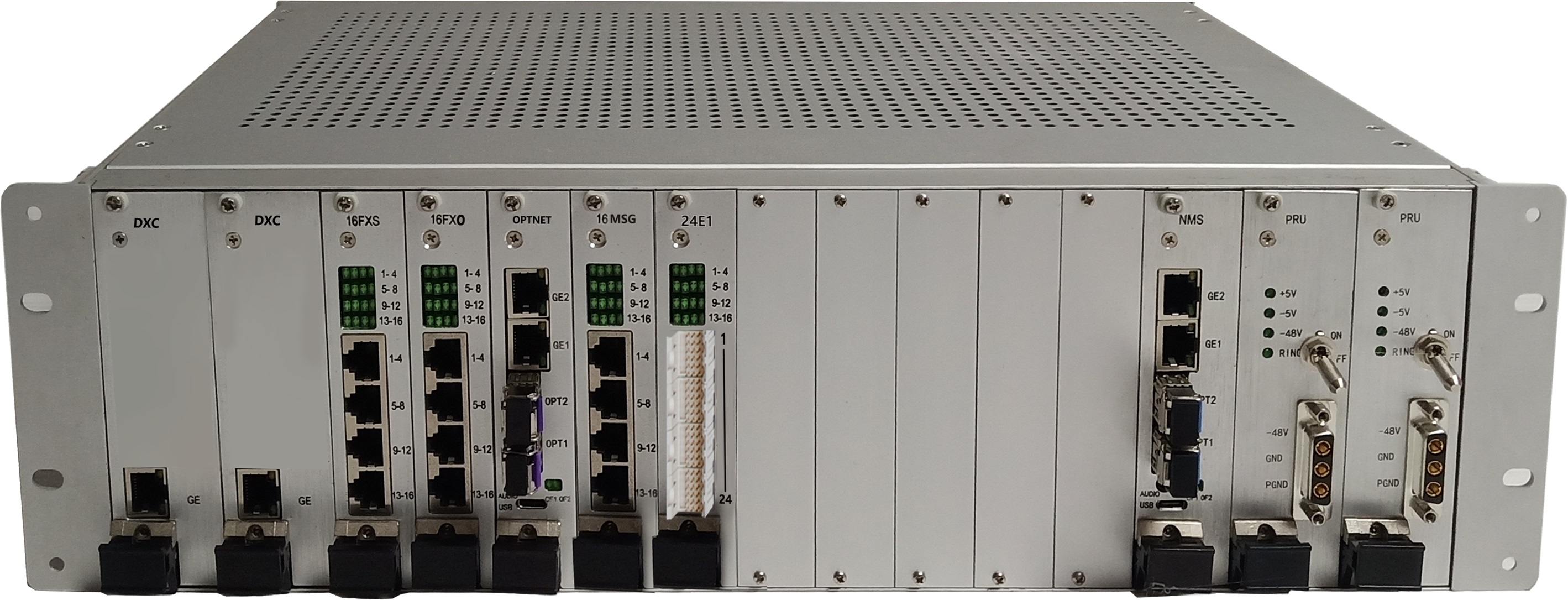

IDM DXC5200綜合業務交叉復用設備圖片

二 產品特性

u 19英寸3U標準機箱，2個電源盤槽位，2個主控盤槽位和11個業務盤槽位；

u 雙48V電源，支持1+1冗余保護；

u 雙主控，支持1+1冗余保護；

u 主控盤：支持交叉容量7200×7200個64K時隙全交叉，提供用戶接口的接入和管理、數據和信令交叉連接、系統同步和設備組網控制與管理；支持對單端設備內所有E1通道內進行數字電平調節。主控板支持遠程在線升級功能；

u E1業務盤：單盤提供24路E1接口，通過歐式插座接線，支持遠程在線升級功能；

u 網管盤：支持通過網管軟件在線采集第三方廠家TS16信令格式，并自動保存�？梢詫�240路E1中的任意64K時隙進行信令格式設定，實現任意廠家PCM設備電話業務互聯互通；

u 測試盤：配置測試端口，測試端口配置為FXS接口。通過網管利用測試端口可對指定64K時隙進行發送鈴流，發送音頻、接收音頻、三方通話、雙向通話、監聽、64K時隙雙向環回等測試。

u 設備也支持插入64K及N*64K業務板卡，業務種類和數量可在機框內任意配置，每槽位可出16路64K業務，支持FXS/FXO、磁石、2/4線EM、RS232/RS422/RS485、GSM/CDMA業務。

三 技術規格

碼速率	2.048Mbps	碼型	HDB3
標準協議	支持ITU-T G.703	阻抗	75Ω/120Ω
幀結構	PCM30/32	信令	隨路信令

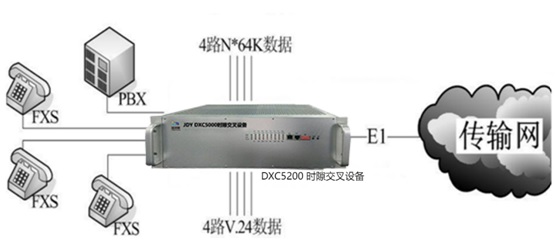

四 應用示例
