IDM MAG-2E1數字中繼網關設備
一 概述
IDM MAG-2E1數字中繼網關（以下簡稱“MAG-2E1”），通過網口和E1/T1接口實現IMS/SIP與ISDN PRI（30B+D）呼叫協議之間的轉換，實現新一代IP語音業務網與企業側傳統程控交換機（PBX）的連接，或?qū)崿F(xiàn)將新一代企業IP語音交換機（IP-PBX）與傳統PSTN網的連接。
MAG-2E1 支持1至4個E1/T1鏈路以及512個SIP中繼賬號注冊，滿足大中型企業對VoIP的要求。
MAG-2E1網關擁有 6000MIPS 的處理能力，保證在120路通話滿負荷運行狀態下，MAG-2E1仍能執行語音處理（G.711/G.729A/G.723.1）、回音消除、傳真中繼（T.38）。
MAG-2E1 支持的安全防護手段包括：信令和媒體流加密、自動密碼強度檢測、防密碼暴力破解、用戶數據密文存儲、Telnet/SSH 功能開關、訪問白名單、系統日志備份等。
MAG-2E1 配備雙網口冗余保護，確保通話不受局部網絡故障影響；同時，可選配 1+1 直流/交流電源模塊，滿足用戶對高可靠性的需求。在部署方面，MAG-2E1 提供主備 SIP 服務器注冊切換的容災機制。全面的安全策略，IAD-32S提供多層級、全方位的安全防護，支持多種惡意入侵防護機制，有效應對暴力破解管理平臺、SIP 攻擊等安全風險，使溝通和管理無后顧之憂，滿足企業和運營商對安全性的要求。
二 功能特點
u支持 SIP 和 IMS 協議；
u500 條路由和號碼轉換規則；
u雙網口/雙電源冗余保護；
u512 個 SIP 中繼賬號注冊；
u支持 TLS/SRTP 加密；
u支持語音 VLAN；
u支持遠程管理、監控和運維；
u支持網管系統；
u兼容思科 CallManager/CUCM、Broadsoft、微軟 Skype for Business（原 Lync）、華為 IMS、VoS、FreeSWITCH 和 Asterisk/Elastix 等業務平臺；
u提供 3.5kV 的防雷保護。
三 設備結構

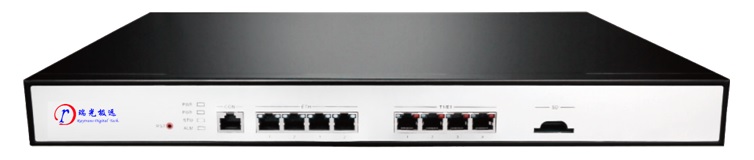

IDM MAG-2E1數字中繼網關設備
四 功能列表
|
類別
|
功能/指標名稱
|
規格/說明
|
|
協議
|
呼叫控制
|
SIP/UDP 和 SIP/TCP（RFC3261）、IMS 平臺（3GPP）
|
|
網絡
|
Telnet、SSH、HTTP、HTTPS、DHCP 客戶端、PPPoE 客戶端、DNS、STUN
|
|
|
媒體
|
語音編解碼
|
G.711、G.729A、G.723.1、GSM、iLBC
|
|
傳真
|
G.711 透?jìng)鱾髡妫?/span>T.38 傳真，兼容 G3 類傳真機，最高速率 33.6kbps（透?jìng)鳎?/span>
|
|
|
音質提升技術
|
回音消除（G.168-2004）、抖動緩沖、靜音抑制（VAD/CNG）、PLC
|
|
|
媒體代理
|
媒體流 RTP 包轉發、防火墻穿越、NAT 穿越
|
|
|
認證注冊
|
支持網關注冊和認證，512 個 SIP 中繼賬號注冊
|
|
|
其他
|
號碼轉換、呼叫路由（500 條）、號碼位圖、RADIUS 計費接口
|
|
|
QoS
|
QoS
|
DiffServ、TOS、802.1P/Q VLAN
|
|
信令
|
PSTN 訪問
|
E1 ISDN PRI（30 B+D）適應標準：中國
T1 ISDN PRI（23 B+D）適應標準：ANSI NI-2（北美） 交換機類型：5ESS 系列、DMS 系列 |
|
DTMF
|
帶內語音傳送、RFC2833、SIP-INFO
|
|
|
安全
|
協議
|
HTTPS、SSH、TLS、SRTP
|
|
端口自定義
|
SIP 端口、HTTP/HTTPS 訪問端口、RTP 端口
|
|
|
加密
|
SIP 信令加密、媒體流加密、配置文件加密導入/導出、密碼加密
|
|
|
防惡意入侵
|
訪問白名單、禁 Ping、SIP 授信地址
|
|
|
可靠性
|
冗余保護
|
雙網口、雙電源
|
|
容災機制
|
主備 SIP 服務器切換
|
|
|
遠程管理
|
網管平臺
|
網管系統
|
|
自動管理
|
TFTP、FTP、HTTP 或 HTTPS 方式下載文件；通過 DHCP option 66 或重定向獲取 ACS 地址
|
|
|
維護與管理
|
日志
|
8 級日志管理、Syslog
|
|
數據抓錄
|
端口語音抓錄、數據包抓錄
|
|
|
狀態與統計
|
呼叫狀態與統計、系統狀態、ISDN 狀態
|
|
|
ISDN 維護
|
ISDN 鏈路的誤碼率測試、本端環回和 B/D 通路的狀態查詢
|
|
|
版本升級
|
通過設備 Web 界面、通過遠程自動管理系統
|
|
|
配套工具
|
配套軟件工具
|
Finder（用于在局域網內查找設備 IP 地址）
|
五 硬件規格
|
類別
|
規格項
|
規格詳情
|
|
硬件接口
|
網口
|
RJ45，4×10/100/1000 Base-T，自適應
|
|
T1/E1 接口
|
4 個（最大 120 路并發）
|
|
|
SD 卡接口
|
1 個
|
|
|
CON 配置接口
|
RJ45
|
|
|
硬件配置
|
系統內存
|
512 MB
|
|
閃存
|
64 MB
|
|
|
物理規格
|
高x寬x深（1U）
|
44×440×300 mm
|
|
凈重
|
最大 3kg
|
|
|
電源
|
單/雙交流電源
|
100～240 伏特，50/60 赫茲，最大 1 安培
|
|
單/雙直流電源
|
-36～-72 伏特，最大 2.5 安培
|
|
|
最大功耗
|
18 W
|
|
|
安裝與環境
|
安裝方式
|
機架式
|
|
工作環境
|
溫度：0～40℃；相對濕度：10%～90%（非冷凝）
|
|
|
儲藏環境
|
溫度：-40～70℃；相對濕度：5%～90%（非冷凝）
|
