IDM-RG2000 SIP電臺網關
IDM-RG2000 SIP電臺網關
一、 概述

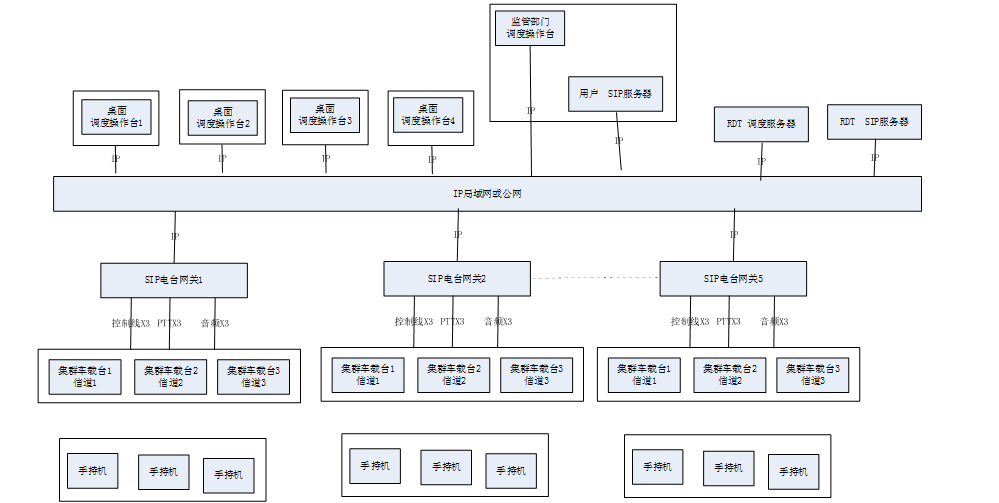

IDM RG2000軟交換集群調度網關最多提供三個基地電臺的接；每個電臺有一個固定的SIP協議語音通道連接調度機作為熱線專用，另外有1~2路SIP語音通道隨時可以切換到某個電臺使用；當某個基地電臺同時又多個語音通道時，電臺和多個語音通道之間組成語音會議室。
該網關支持調度臺指定某個電臺工作頻率，通過標準的MQTT物聯網協議傳輸，再通過具有語音或數字改變電臺通道的工作頻率。
集群調度對講網關同時注冊到SIP語音調度服務器和物聯網通信服務器上。支持SIP軟交換協議和物聯網MQTT協議，MQTT協議支持PTT指令傳輸、串口電臺頻率管理、電臺功率設置等等。
在調度臺的界面上由臺站名稱、電臺用途名稱、電臺型號、電臺頻率，以及SIP專線的電話號碼。在調度臺的圖標上還有電臺的收發狀態顯示、SIP專線上的聲音顯示，等等。
IDM RG2000 SIP VHF集群電臺網關提供三組VHF電臺的音頻接口和電臺參數控制的串行接口等。有5組SIP電話鏈路可以通過調度服務器連接其它SIP終端。
對應每個電臺都有一個語音會議室，最多實現6方會議，也就是一個電臺同時允許5個SIP電話客戶同時在線講話。
二、結構說明
IDM-RG2000設備面板：

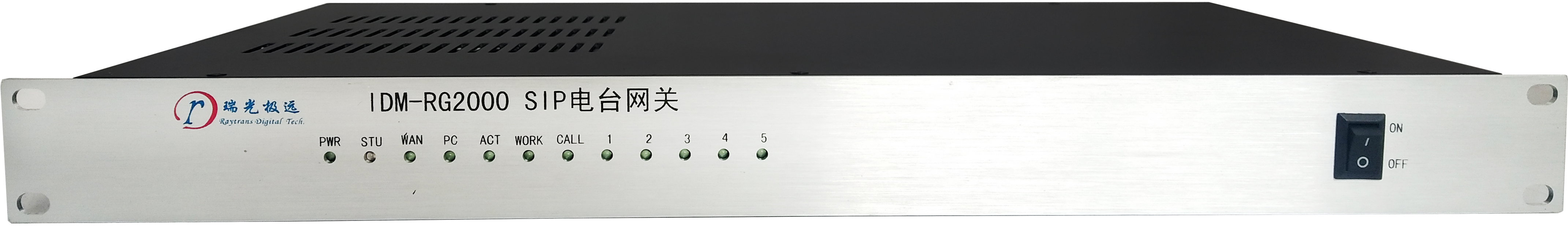

IDM-RG2000設備前面板示意圖

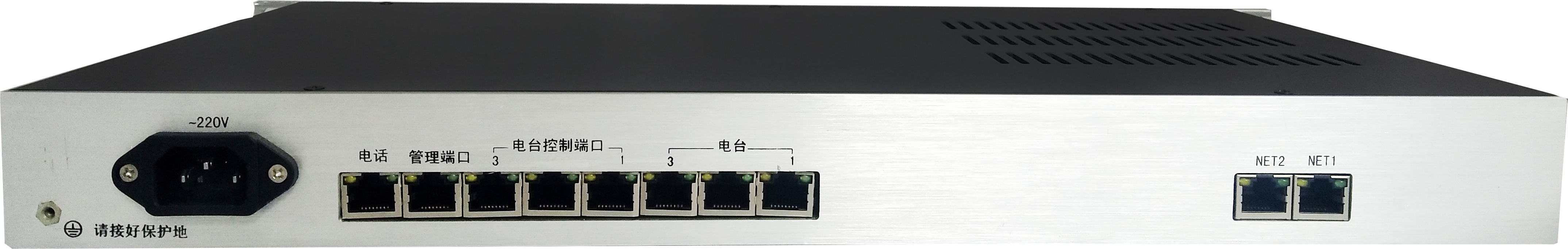

IDM-RG2000設備后面板示意圖
二、 面板接口
電源接口、指示燈。（電源220V輸入）
Ø 管理接口：RJ45接口；
Ø 電臺接口：RJ45接口；1~3
Ø 電話接口：RJ45接口；
Ø 網絡接口：NET1~NET2；
設備面板的LED燈提供設備的狀態告警，能很方便了解設備是否工作正常或出于告警狀態。面板指示燈定義表如下：
表1 IDM-RG2000指示燈說明
|
名稱 |
顏色 |
功能 |
描述 |
|
PWR |
綠 |
電源指示燈 |
當系統供電正常，燈亮；當電源供電不正常，燈滅。 |
|
ACT |
綠 |
設備運行指示燈 |
當設備CPU正常工作時此燈間隔250MS亮滅閃爍；不正常時常亮或長滅。 |
|
STU |
綠、紅 |
狀態指示燈 |
WAN 口未獲取到 IP 地址，可能是 WAN 口未接網線、通過 DHCP 獲取地址失敗、IP 地址沖突、PPPoE 撥號失敗等，紅燈長亮；連接正常，紅綠交替閃；
|
|
WAN |
綠 |
WAN口指示燈 |
建立WAN連接，但無業務流，燈長亮；建立WAN連接且有業務流，燈閃亮。 |
|
PC |
綠 |
PC口指示燈
|
鏈路已經鏈通，但無業務流，燈長亮；有業務流傳輸，燈閃亮；鏈路沒有鏈通，燈滅。 |
|
WORK |
綠 |
WORK指示燈 |
設備運行正常，燈閃亮； |
|
CALL |
綠 |
CALL指示燈 |
設備運行正常，燈閃亮； |
|
1 |
綠 |
通道聲音指示燈 |
當電臺通道有聲音時此燈亮；無聲音時此燈滅。 |
|
2 |
綠 |
通道聲音指示燈 |
當電臺通道有聲音時此燈亮；無聲音時此燈滅。 |
|
3 |
綠 |
通道聲音指示燈 |
當電臺通道有聲音時此燈亮；無聲音時此燈滅。 |
|
4 |
綠 |
通道聲音指示燈 |
當電臺通道有聲音時此燈亮；無聲音時此燈滅。 |
|
5 |
綠 |
通道聲音指示燈 |
當電臺通道有聲音時此燈亮；無聲音時此燈滅。 |
二、 外形尺寸
1) IDM-RG2000：
采用19英寸標準1U機箱具體參數如下：
170 × 437.6 × 44（mm）
三、 接口特點
IDM-RG2000 SIP電臺網關提供的業務接口有：電臺接口，電話接口，以太網接口。以下是接口特性
1) 電臺音頻接口特性
Ø 設備提供：3個電臺音頻接口
Ø 音頻接口使用變壓器耦合方式，抗干擾能力強。
Ø 音頻輸入輸出阻抗600Ω。
Ø 音頻接口的接收發送增益可以調節默認為：0DB發送，0DB接收。
Ø 音頻接口為平衡方式輸入，也可以接成不平衡（一端接地），輸入阻抗600Ω。
2) 電話中繼接口特性
Ø 設備提供：2個FXO中繼電話接口；
Ø 電話中繼接口使用變壓器耦合方式，抗干擾能力強。
Ø 接口阻抗為200Ω+680Ω//0.1u三元件阻抗（可以根據用戶需求提供600Ω純阻）。
3) 以太網電接口
Ø 10/100BASE-T，全雙工，半雙工，自適應
Ø 符合特性：IEEE 802.3,802.1P，802.1Q
Ø 接口：RJ45 （100M五類線，雙絞線）
4) 以太網光接口
Ø 10/100BASE-FX
Ø 符合特性：IEEE 802.3，802.1P，802.1Q
Ø 接口：FS
Ø 發送功率≥-5dBm，靈敏度≤-35dBm
Ø 波長：1310/1550nm，傳輸距離：10km，40km, up to 120km
5) 控制接口
Ø 異步接口：8位數據位，1位停止位，無校驗
Ø 波特率：57600
Ø 電臺協議自學習功能：
u 學習電臺發送功率增減命令；
u 學習電臺改變發送、接收頻率命令；
u 學習控制電臺天線指向角度命令。
