IDM ZHD01-028三菱電梯對講數字集中器/分路器使用說明
IDM ZHD01-028電梯對講數字集中器（也叫電梯對講分路器）是與ZHD01-006本地對講通話中斷配套使用的專用集中設備，可使得：
1、一臺三菱對講主機與更多臺遠端設備互聯，
2、也可以適用于延長遠端設備的傳輸距離。
3、當使用光纖傳輸電梯對講信號時，由于光端機輸出的信號阻抗低，信號幅值小，通過使用本集中器后可以提高聲音傳輸效果。
1.本設備特點：
1、使用5V電源供電；
2、一塊板子可以支持一路到8路的擴展，每個擴展口可以接多部電梯；
3、支持多塊板子并聯工作，任意數量的板子并聯，不影響系統性能。當使用IDM-120N機箱時，可以支持12塊板子熱插拔，即支持128路遠端接口。使用集中機箱時，支持網管集中管理；
4、單塊板子也可以獨立工作支持通過藍牙接口在手機上配置；
5、每個分支接口上都可以配置所接入終端的號碼。
接線圖：

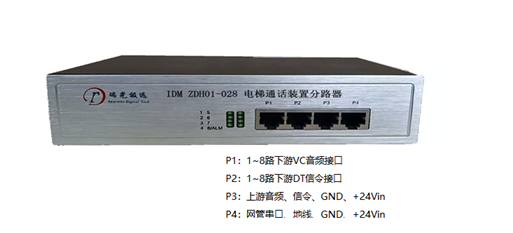

P1為下游音頻接口，定義如下：
Pin1，第一路音頻；
Pin2，第二路音頻；
Pin3，第三路音頻；
Pin4，第四路音頻；
Pin5，第五路音頻；
Pin6，第六路音頻；
Pin7，第七路音頻；
Pin8，第八路音頻；
P2為下游信令接口，定義如下：
Pin1，第一路信令DT；
Pin2，第二路音頻；
Pin3，第三路音頻；
Pin4，第四路音頻；
Pin5，第五路音頻；
Pin6，第六路音頻；
Pin7，第七路音頻；
Pin8，第八路音頻；
P3上游接口，定義如下：
Pin1，上游音頻接口；
Pin2，上游信令接口；
Pin3，上下游模擬公共地GND；
Pin4，上下游模擬公共地GND；
Pin5，上下游模擬公共地GND；
Pin6，上下游模擬公共地GND；
Pin7，+24V接口電平輸入口；
Pin8，+24V接口電平輸入口；
P4網管接口，定義如下：
Pin1，RS232串口發送TX；
Pin2，RS232串口接受RX；
Pin3，空；
Pin4，串口公共地GND；
Pin5，上下游模擬公共地GND；
Pin6，上下游模擬公共地GND；
Pin7，+24V接口電平輸入口；
Pin8，+24V接口電平輸入口；
2.配置界面：
