一、  概述

IDM NTD421雙路電話光端機是我公司推出的新一代基于高速光纖傳輸技術和PCM技術的光電一體化傳輸設備，集以太網傳輸、PCM多業務接入功能于一體，可滿足廣大用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求。

IDM NTD421是一個有多種配置的光纖接入設備，它可以提供以太網、電話、串口的光纖復用，可以和IDM MP200系列光接口設備互通。

IDM NTD421的光纖接口速率為150M，可以提供1個線速100M以太網。

IDM NTD421-MP200S提供兩個物理隔離的以太網，其中1、2、3接口共享1個線速100M以太網，可以劃分VLAN隔離，第4組以太網是物理隔離的獨享100M帶寬的以太網。

IDM NTD421-MP200的光纖接口速率為250M，可以提供2個線速100M的以太網通道，也能夠提供18個E1帶寬的的傳輸通道。

IDMNTD421在線路傳輸接口上最多提供兩組光纖接口、構成互備份光口、或者鏈網、環網等。

在用戶接口上，提供4組以太網接口、2路電話（局端、遠端、磁石、二線音頻）、2路RS485或者1路RS422通道。其中以太網接口可以配置成物理隔離或者VLAN隔離模式。

可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。

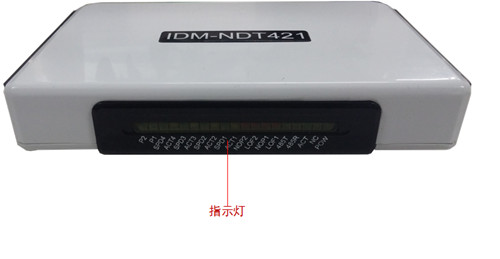

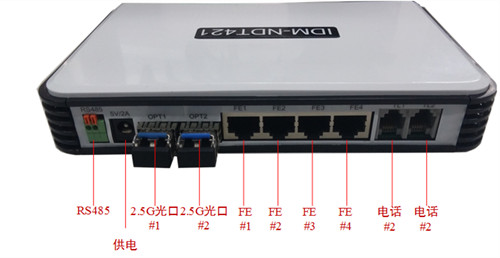

IDM NTD421光端機設備前面板                        IDM NTD421光端機設備后面板

    二、  設備工作原理

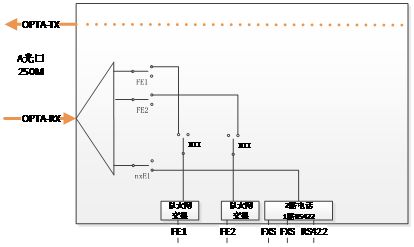

單光口設備工作原理

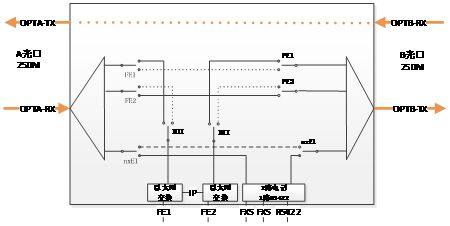

 雙光口光端機設備工作原理

三、  產品特性

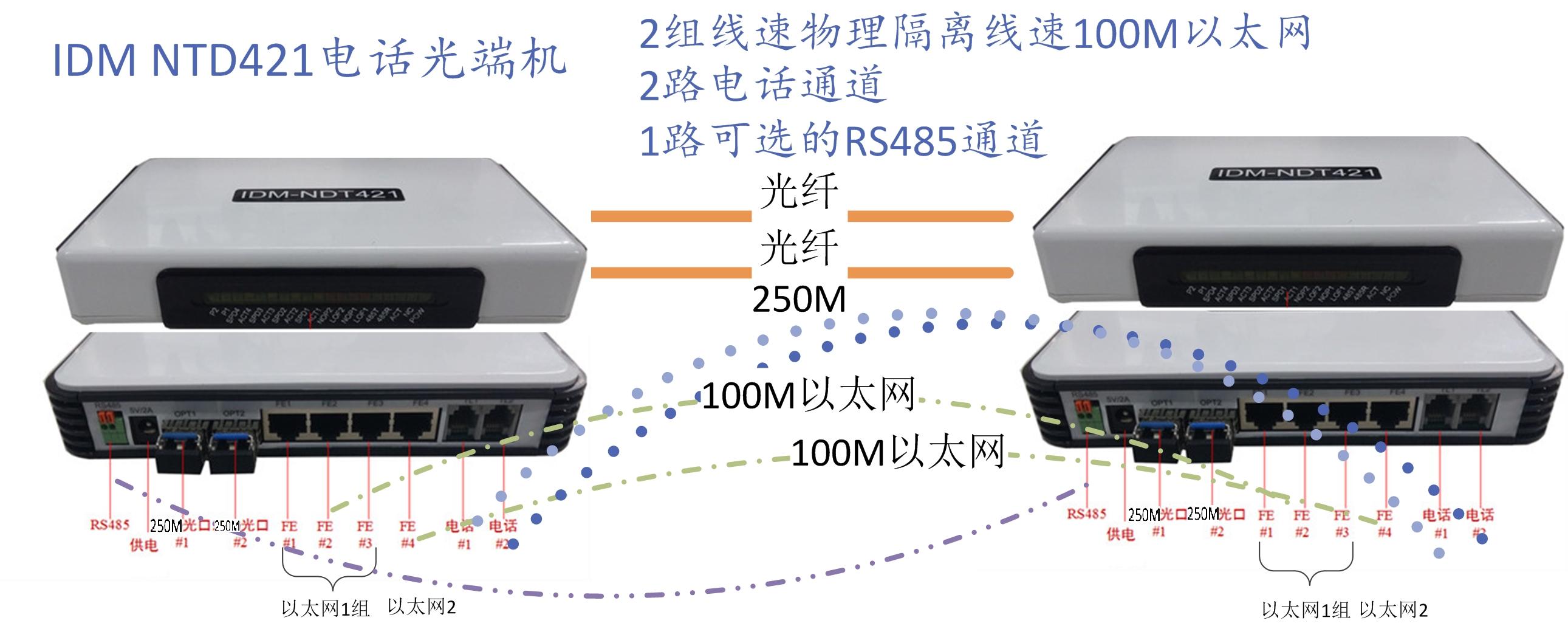

Ø  雙物理隔離線速100M以太網通道；

Ø  共享100M的3個以太網還可以劃分VLAN隔離；

Ø  話路接口可以是FXO局端自動電話、FXS遠端自動電話、MAG磁石電話；

Ø  1路可選的RS485數據通道；

Ø  光口為SFP接口，可以根據需求配置光模塊；

Ø  可以定制成雙光口，組成鏈網。

四、  單光口設備功能及用途

Ø  功能

u  點對點普通用途電話光端機圖

u  點對點磁石電話光端機

u  點對點電梯五方對講電話光端機

u  包括點對多點中心端設備

Ø  用途：

u  光纖到辦公室，內網外網物理隔離；

u  公安卡口信息點建設

u  屏蔽室通信

u  武警、公安警衛亭

u  社區、工廠信息點建設

五、  雙光口設備功能及用途

Ø  功能

u  雙光口鏈網電話光端機接口注釋圖

u  與IDM MP200-30E的鏈網組網圖

Ø  用途

u  隧道施工應用

u  河流監測治理

六、  技術規格

1)       光接口

2)       以太網

3)  FXO、FXS接口

4)       電源及功耗

5)       環境條件

6)       產品尺寸

七、  應用示例

鏈網應用

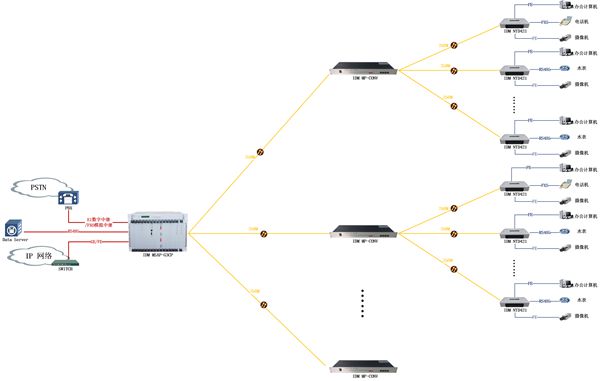

星網應用

光端機環網應用

光端機點對點應用
