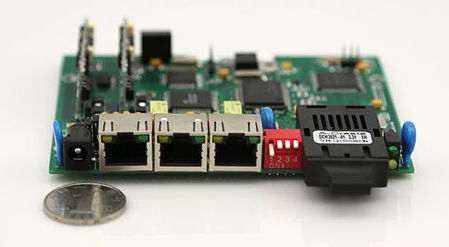

IDM-NT202EM臺式雙路EM2/4線音頻光端機
概述：
IDM-NT202EM光端機將數據業務延伸到各用戶區域，起到代替偏遠小局，實現越界放號，緩解交換局的作用；或者在市區內解決雙絞線在頻帶與傳輸距離的制約，使交換局的服務范圍加大。該設備可廣泛應用于電信數據業務、電力、銀行、公安、部隊、學校、高速公路等部門公用電話網接入和專線信息傳輸。
產品特性:
采用桌面型機箱結構設計，集成度高，體積��；
1路雙纖（單纖）光通道；
提供2路EM接口；
1組100M以太網通道；
擁有完善告警指示功能；
技術規格:
★ EM2/4線用戶接口主要完成：用戶話音信號與ST-BUS主板信號的相互轉換；音頻2/4線狀態設置；收發增益的設置；EM信令線狀態信號與數字信令之間的相互轉換；并為網管提供識別和狀態信息；
★ 主要用于2線、4線音頻或載波信號的傳輸，以及2100Hz磁石中繼的轉發；也可以用于具有E&M信令中繼接口的交換機之間的連接。在一些場所下也與FXO卡配合使用，完成特定的功能；
★ 本端用戶向遠端發送時的增益（稱為正向增益：從TIP、 RING到DX）可以通過網管系統實時設置；而反向增益可以通過撥碼開關的第2～4位設置；
★ 增益變化范圍為：
EM2線的正向增益為： 5.0dB～-9.5dB ，共8檔，每檔2dB。
EM2線的反向增益為： 1.5dB～-8.5dB ，共8檔，每檔2dB。
EM4線的正向增益為： 5.0dB～-9.5dB ，共8檔，每檔2dB。
EM4線的反向增益為： 1.5dB～-8.5dB ，共8檔，每檔2dB。
當EM2/4卡本端向對端發送信令時，面板上對應的狀態燈亮。
EM2線的反向增益為： 1.5dB～-8.5dB ，共8檔，每檔2dB。
EM4線的正向增益為： 5.0dB～-9.5dB ，共8檔，每檔2dB。
EM4線的反向增益為： 1.5dB～-8.5dB ，共8檔，每檔2dB。
當EM2/4卡本端向對端發送信令時，面板上對應的狀態燈亮。
光接口
|
接口類型
|
FC(可定制SC等)
|
光纖模式
|
單模(可選多模)
|
|
光纖速率
|
155bps±50ppm
|
波長
|
1310nm
|
|
發光功率
|
-2～-11dBm
|
接收機靈敏度
|
優于-36dBm
|
以太網
EM2/4線接口規范
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18Db
|
電源及功耗
|
供電方式
|
DC5 或AC 220V
|
整機功耗
|
15W
|
環境條件
|
工作溫度
|
0C ~+50oC
|
濕度
|
95%無凝結
|
產品尺寸
|
長度×深度×高度
|
125×100×46 (mm)
|
