IDM OMP64 綜合業務光纖傳輸設備

概述：

IDM OMP64 綜合業務光纖傳輸設備是我公司采用專用大規模集成電路設計的PCM綜合業務光纖傳輸設備，其光纖傳輸總帶寬為2.5G，提供2個獨立1000M以太網接口以及64路電話用戶話路。E1傳輸通道符合G.703標準，采用的是PCM30/31制式；FXO、FXS可以提供極性翻轉和來電顯示功能。本設備還具有電源盤、鈴流盤的雙備份和熱插拔功能，極大的保證了業務傳輸?shù)目煽啃浴DM OMP64 綜合業務光纖傳輸設備可廣泛應用于電信、網通公用電話網業務和電力、銀行、公安、部隊等專線信息數據業務。

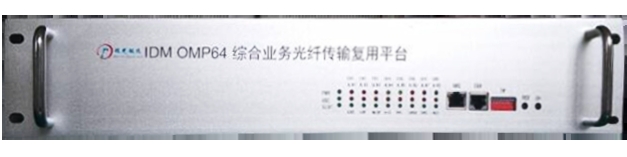

IDM OMP64綜合業務光纖傳輸復用平臺前面.JPG

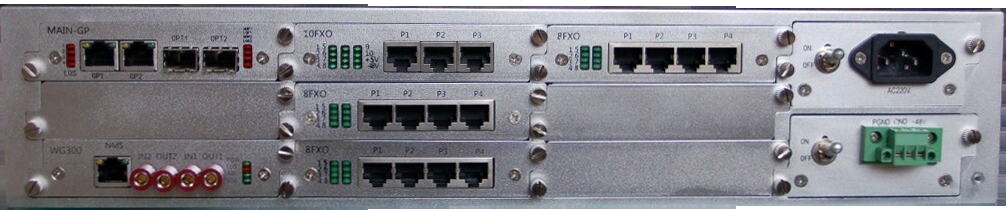

IDM OMP64綜合業務光纖傳輸復用平臺背面.JPG

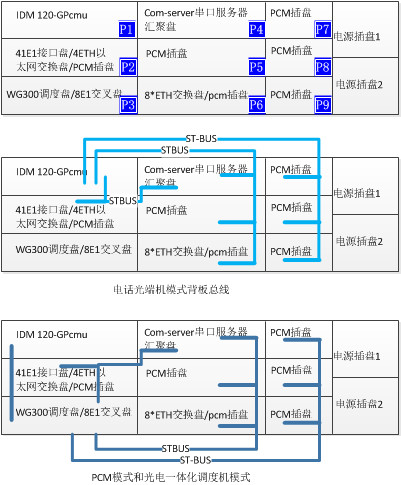

該平臺可以作為70路PCM綜合業務光纖傳輸設備：

1、 IDM OMP64：當P1槽位插入共享百兆的IDM 120N_CMU盤時，提供在光纖上共享100M的2個百兆以太網接口（可VLAN隔離），光纖速率155M�？梢圆迦�7塊PCM插盤，提供最多70路PCM接口，PCM業務插盤適應于瑞光極遠的各種3U插盤，包括FXS/FXO、EM2/4線、熱線、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、網橋、V.35、3UMPconv光口擴展盤、P4槽位可以插入30路串口服務器插盤，提供串口到以太網的匯聚、在P6槽位可以插入8組100M以太網接口的交換盤，占用2個盤位。在P2和P6盤位可插入4組以太網交換盤，則占用1個盤位等。

2、 IDM OMP64-GP：當P1槽位插入物理隔離千兆網的IDM 120N_GP盤時，提供在光纖上物理隔離1000M的2個千兆以太網接口，光纖速率2.5G�？梢圆迦�7塊PCM插盤，提供最多70路PCM接口，PCM業務插盤適應于瑞光極遠的各種3U插盤，包括FXS/FXO、EM2/4線、熱線、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、網橋、V.35、3UMPconv光口擴展盤、P4槽位可以插入30路串口服務器插盤，提供串口到以太網的匯聚、在P6槽位可以插入8組100M以太網接口的交換盤，占用2個盤位。在P2和P6盤位可插入4組以太網交換盤，則占用1個盤位等。

3、 IDM DXC8E1-70：當P3槽位插入8E1交叉盤時，可以作為70路PCM綜合業務交叉復用設備�？梢圆迦�7塊PCM插盤，提供最多70路PCM接口，PCM業務插盤適應于瑞光極遠的各種3U插盤，包括FXS/FXO、EM2/4線、熱線、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、網橋、V.35、3UMPconv光口擴展盤等。

4、 IDM M3000光電一體化調度系統：當P1插入IDM 120N_G盤、P3插入WG300盤時，光口盤接受WG盤的時鐘，WG盤為光口上提供30路電話交換業務。同時P4盤位可以插入串口服務器盤，提供串口到以太網的匯聚服務。

產品特性：

采用19英寸2U標準機箱，便于安裝。

2路獨立1000M以太網；

提供9組用戶接口插槽；最大支持64路語音傳輸；

擁有完善的功能控制開關和告警指示功能；

擁有簡潔完善的網管功能，可對設備進行在線實時配置、查詢、故障統計管理等；

技術規格：

光接口

接口類型	SFP	光纖模式	單模(可選多模)
光纖速率	2.5G	波長	1310nm
發光功率	-2～-11dBm	接收機靈敏度	優于-36dBm

以太網

接口類型	RJ-45	傳輸速率	10/100/1000Base-T 10M/100M/1000M
標準協議	支持IEEE802.3	工作方式	全/半雙工/自適應
