方案需求

該項目通信系統由1個中心節點和24個分節點組成，工程目的是給每個節點提供百兆以太網業務和后期的E1、電話等擴展業務。

中心節點作為匯聚節點，接入到運營商以太網交換機或者路由器上，租用運營商的千兆或百兆以太網業務接口。

各分節點采用SDH環網或者鏈網的形式組網，實現各節點本地以太網業務的接入。

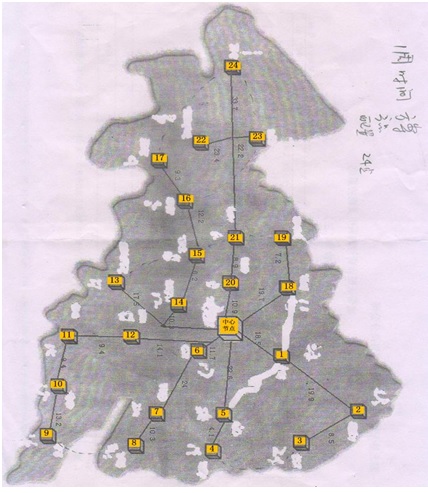

項目各節點分布如下圖所示。

上圖所示表明了各節點之間的實際距離，其中若干節點之間的距離說明如下：

1)        節點3和節點4之間距離為40KM；

2)        節點8和節點9之間距離為40KM；

3)        節點12和節點13之間距離為20KM；

4)        節點17和節點22之間距離為20KM；

5)        節點19和節點21之間距離為20KM。

該通信系統設計要求由4各環網和若干鏈路分支組成，具體組網形式要求如下：

1)        由節點1、2、3、4和5組成一個SDH環網；

2)        由節點6、7、8、9、10、11和12組成一個SDH環網；

3)        由節點14、15、16、17和22組成一個SDH環網；

4)        由節點18、19、20和21組成一個SDH環網；

5)        節點12出1個光分支連接節點13；

6)        節點21出2個光分支分別連接到節點23和24。

方案描述

該系統方案設計采用MSTP多業務光傳輸設備進行組網，以中心節點為核心匯聚點，各分節點組成4個STM-1環網，同時采用光鏈路分支的形式接入其中的幾個節點。

中心節點是本系統的匯聚節點，一般部署在中心機房，可接入運營商的以太網租用線路、E1專線接口以及電話程控交換機。中心節點使用我公司匯聚型SDH光傳輸設備MSAP-G3CP設備，可提供千兆/百兆以太網接口、E1接口、電話中繼接口(模擬中繼或數字中繼)。該方案中目前只使用以太網業務功能。

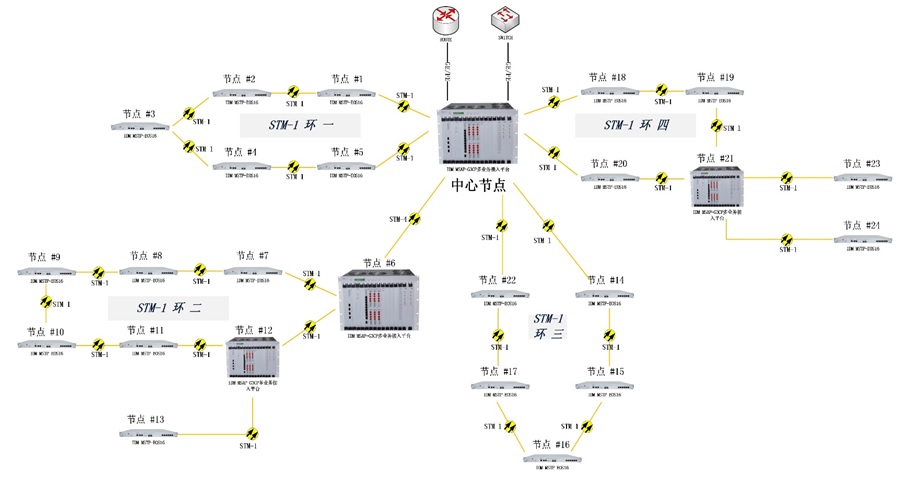

SDH光傳輸設備環網系統解決方案應用示例

各分節點采用環網形式組網，組網節點分布和使用設備如下：

1)        由節點1、2、3、4和5組成1個STM-1環網，都使用我公司接入型SDH光傳輸設備MSTP155-16，該設備通過STM-1光接口組成互備份環路，每臺設備標配4路獨立的物理隔離百兆以太網接口，提供3個業務槽位擴容使用，可插入以太網接入板、電話接入板和E1接入板；

2)        由節點6、7、8、9、10、11和12組成1個STM-1環網。其中節點6和節點12使用我公司匯聚型SDH光傳輸設備MSAP-G3CP設備，節點6向上通過STM-4光線路和中心節點設備相連，向下通過STM-1光線路和節點7、8、9、10、11和12組成STM-1環網。節點12通過引出一個STM-1光支路連接節點13。其余節點7、8、9、10和11都使用我公司接入型SDH光傳輸設備MSTP155-16。該環中每節點提供4路獨立的物理隔離百兆以太網接口，同時也留有空閑業務槽位供擴容使用；

3)        由節點14、15、16、17和22組成1個STM-1環網，都使用我公司接入型SDH光傳輸設備MSTP155-16，該設備通過STM-1光接口組成互備份環路，每臺設備標配4路獨立的物理隔離百兆以太網接口，提供3個業務槽位擴容使用，可插入以太網接入板、電話接入板和E1接入板；

4)        由節點18、19、20和21組成一個SDH環網組成1個STM-1環網。其中節點21使用我公司匯聚型SDH光傳輸設備MSAP-G3CP設備，和節點18、19和20的接入型SDH光傳輸設備MSTP155-16組成STM-1環網的同時，引出2路STM-1光支路連接節點23和24。該環中每節點提供4路獨立的物理隔離百兆以太網接口，同時也留有空閑業務槽位供擴容使用；

5)        節點13、23和24設備都采用我公司接入型SDH光傳輸設備MSTP155-16。每節點提供4路獨立的物理隔離百兆以太網接口，同時也留有空閑業務槽位供擴容使用。
