智慧機庫管理系統

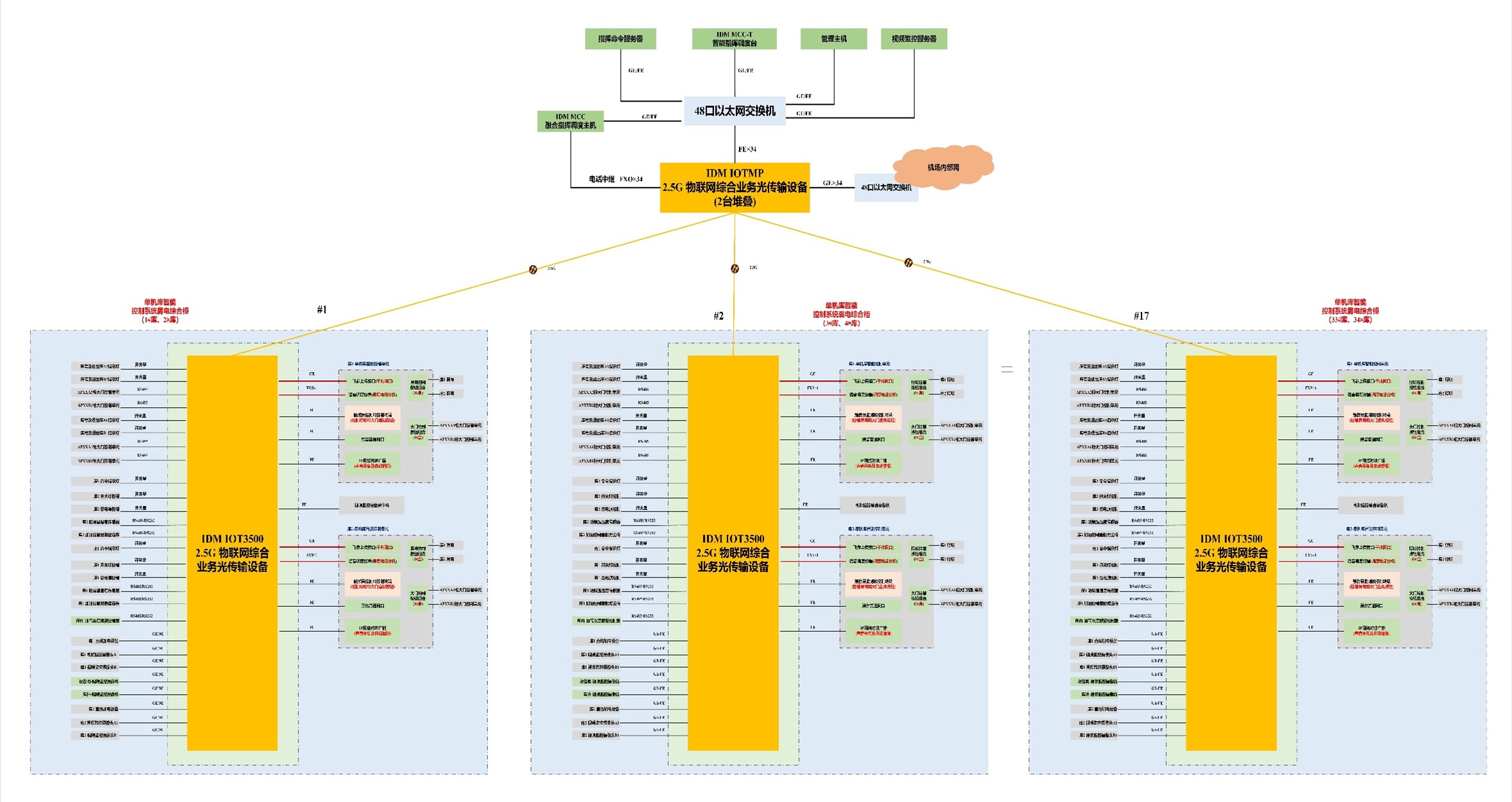

本系統拓撲圖如上圖所示，主要完成了指揮中心對34個機庫的音視頻指揮調度、機庫各系統運行狀態監控功能。
指揮中心部署有IDM融合指揮調度主機，指揮命令服務器、IDM MCC-T智能指揮調度臺、管理主機、視頻監控服務器、2臺IDM IOTMP 2.5G物聯網綜合業務光傳輸設備、2臺48口以太網交換機。
遠端34個機庫，每2個機庫共用1個智能控制系統弱電綜合柜，部署1臺IDM IOT3500 2.5G 物聯網綜合業務光傳輸設備。
從指揮中心到各智能控制系統弱電綜合柜通過光纖互聯，遠端IDM IOT3500 2.5G 物聯網綜合業務光傳輸設備通過2.5G光線路匯聚接入到指揮中心IDM IOTMP 2.5G物聯網綜合業務光傳輸設備，實現機庫音視頻信號、飛參業務數據、調度電話、機庫運行各系統狀態數據的上傳以及下發指令的傳輸。
(1). 支持中心端選中任一機庫進行廣播；
(2). 支持中心端將多個機庫編到一個對講組進行同時廣播；
(3). 支持中心端對任一機庫進行監聽。也支持編程巡檢監聽；
(4). 支持機庫通過按鈕進行呼叫中心端，并進行對講；
(5). 支持機庫物聯網檢測事件相關聯的觸發播音，機庫觸發后可以同時向機庫和中心端播音；
(6). 支持對所有終端的定時播放文件列表；
(7). 支持實時插播語音高于文件播音的優先級；
(8). 通過中心端的電話網關，支持機庫播音和電話系統互通；
(9). 支持音頻網關接入，可以播放CD、模擬話筒、模擬調音臺的語音；
(10). 自動播音模式包括定時觸發、事件觸發、循環處罰等。
IDM融合指揮調度主機是集IP廣播系統、音視頻對講、IP電話系統和程控交換等多個系統功能模塊于一體的多功能融合通信平臺。
IDM融合通信平臺可以對本地或遠端的網絡音頻設備進行統一集中化的配置管理以及音視頻通信業務的支持。
通過PC專業客戶端軟件、app終端應用軟件等產品實現所有功能，包括語音、視頻、數據、指令、預案等調度功能一應俱全，還可通過專業網關服務模塊實現與不同通信系統的無縫對接融合，提供各個終端和通信指揮平臺的數據/圖像/語音的互聯互通。具體功能如下：
l 語音調度
l 視頻調度
l 視頻監控
l 對講
l 語音/視頻會議
l 語音/文件廣播
l 消息指令調度
l 預案調度
l GIS調度
l 通話記錄管理
l 多媒體記錄管理
l 用戶資源管理
l 中繼/路由管理
l 終端參數統一管理
l 系統權限管理
(1). 融合通信系統
安裝在本地服務器或服務端，完成終端設備配置、注冊、分組、管理等功能；
(2). 融合通信平臺
圖形化界面操作平臺，可安裝在WINDOWS和Linux操作平臺，通過和融合通信系統的實時通信，機庫管理員/操作員利用此平臺進行設備狀態查看，并可進行單點或者區域喊話、廣播、會議、視頻聯動等功能操作。
(3). 廣播對講APP
圖形化界面操作平臺，支持安卓系統安裝。針對移動人員通過此APP進行喊話、廣播、查看設備狀態等便捷功能。
(4). 接入終端
模擬電話機、SIP話機、SIP網絡音箱、SIP壁掛音箱、SIP音柱、網絡語音對講、網絡視頻對講、廣播網關、手機APP、網絡攝像頭等。
(1). 支持中心端選中任一機庫進行廣播；
(2). 支持中心端將多個機庫編到一個對講組進行同時廣播；
(3). 支持中心端對任一機庫進行監聽。也支持編程巡檢監聽；
(4). 支持機庫通過按鈕進行呼叫中心端，并進行對講；
(5). 支持機庫物聯網檢測事件相關聯的觸發播音，機庫觸發后可以同時向機庫和中心端播音；
(6). 支持對所有終端的定時播放文件列表；
(7). 支持實時插播語音高于文件播音的優先級；
(8). 通過中心端的電話網關，支持機庫播音和電話系統互通；
(9). 支持音頻網關接入，可以播放CD、模擬話筒、模擬調音臺的語音；
(10). 自動播音模式包括定時觸發、事件觸發、循環處罰等。
該服務器主要完成指揮中心對機庫(指示燈、大門、總電源、開關燈等)遠程控制命令的下達和服務功能。
基于物聯網的機庫數據采集服務平臺實現機庫內網絡設備、傳感器感知設備、各種控制設備的數據采集、協議轉化、數據處理和可視化展示等功能。實現機庫設施設備管理全數字化、虛擬化、集約化、智能化等目標，關鍵運行數據（加電裝置、加油裝置、設備開關、用電、用水）的自動采集、遠程實時監控、智能預警，加強對機庫運行情況的實時監管力度：通過對機庫現場的各類運行數據的分析和數據挖掘，為機庫運行管理提供實時運行監測、過程控制、運行模擬、運行異常預警、優化運行決策、風險分析等功能。
建立感知層體系，感知層設備主要包括加電裝置、加油裝置、總電源、油泵、油罐、風機、在線儀器儀表、自控系統和溫濕度環境監測傳感器等，是物聯網技術構架的基礎，通過智能物聯網網關等設備實現數據協議轉換，進行多種通信接口、通信協議的轉換，實現自動采集各種PLC和驅動器的運行數據，并通過物聯網協議建立與各類PLC、驅動器間的數據通訊，最終形成完善的感知層體系。
感知層提供大量的設備設施、物聯網傳感器的運行數據，只有深入挖掘各類數據間的關系，合理利用好這些數據，物聯網體系的建立才有意義，即物聯網調度平臺。首先它通過感知層的各類數據的初步加工和展示，實現對機庫實時運行數據的超限告警；其次通過對生產運行數據的匯總計算，實現機庫日常運行管理的各類圖表，方便管理人員進行日常運行情況的總結與分析；通過機庫運行數據的深入分析挖掘?qū)崿F(xiàn)指導機庫運行管理的各類異常預警、優化調度分析、綜合決策等，以及指導機場綜合運營決策的設備分析、成本分析、風險分析等。物聯網調度平臺，可以對機庫內的數據采集設備、控制進行靈活編程控制。
在中心端可以進行遠程操作，也可以在機庫提供觸摸屏操控臺進行本地操作；對所有采集器都可以設置位置、名稱、IP地址、量程、單位、采集速率等，可以查看當前數據，和歷史數據；對所有控制器都可以設置，人工控制、自動控制，人工與自動的切換規則；可以訂閱控制參數，可以編制控制規則等；具有機庫參數采集和操作的大數據處理功能，如大數據預警、數據統計、機庫態勢展示等。
遠程監視管理實現對機庫加油、加電等自控系統中運行數據、設備運行狀態數據的自動實時采集，遠程實時傳輸, 融入預警告警功能，通過閃爍、聲音、彈出信息框、短信等直觀展現各類數據的超限報警。同時在報警處理中融入報警處理預案功能和歷史同類報警提示功能，使報警的處理智能化，提高處理效率，實現對實時采集數據的對比分析，以曲線的形式直觀展現數據波動情況，并可隨時對歷史數據進行查看。
設備資產管理圍繞設備日常管理中檔案臺賬、養護、維修、大修技改審批、備品備件庫存等業務管理內容，形成信息化的設備管理體系。同時可對設備的各類運行數據進行匯總統計，形成各類分析預測管理。
決策分析管理調用系統中存儲的各類運行數據，實現對設備、能耗、成本等的分析與監控。并通過表格、翻牌器、折線圖、柱狀圖、散點圖、餅圖、漏斗圖、雷達圖、�；鶊D、平行坐標圖、地圖、詞云、瀑布圖、內嵌網頁、富文本、雙Y軸圖等多種圖表，可進行機庫數據監測數據項的分析。

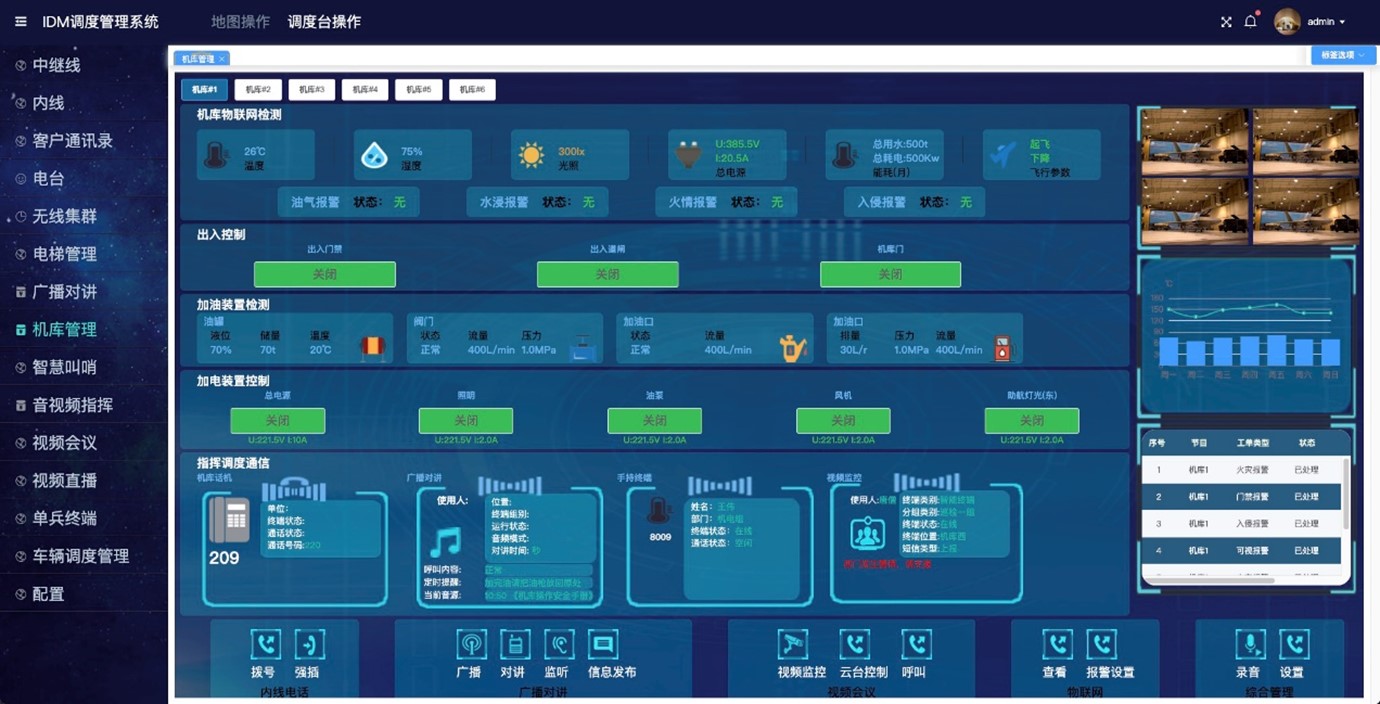

IDM物聯網調度平臺，可以對機庫內的數據采集設備、控制進行靈活編程控制。
(1) 在中心端可以進行遠程操作，也可以在機庫提供觸摸屏操控臺進行本地操作；
(2) 調度臺上為每一個采集器、控制器分配一個操作按鈕；
(3) 對所有采集器都可以設置位置、名稱、IP地址、量程、單位、采集速率等，可以查看當前數據，和歷史數據；
(4) 對所有控制器都可以設置，人工控制、自動控制，人工與自動的切換規則；可以訂閱控制參數，可以編制控制規則等；
(5) 具有機庫參數采集和操作的大數據處理功能，如大數據預警、數據統計、機庫態勢展示等。
機庫控制內容有：
(1) 機庫照明控制,可以遙控或本地控制，支持基于電流或光照度的檢測和報警。支持與人員進入、與室內光照度的聯動控制；
(2) 飛機出入庫的信號燈控制，可以遙控或本地控制，支持基于電流或光照度的檢測和報警。支持本地和中心端的控制；
(3) 機庫總電源的監測和控制，支持電流檢測和電壓檢測手段�？梢赃b控或本地控制；
(4) 直線加電裝置參數監測；
(5) 直線加油裝置參數監測；
(6) 預留飛參上傳接口；（使用千兆以太網、或USB接口，軟件上僅作安全確認）
(7) 視頻監控系統融合集成；可以對攝像頭云臺操作，以及錄像、查詢等；
(8) 對于常用的功能及操作，以菜單方式提示；畫面刷新的時間不大于2秒；
(9) 單一故障發生時，故障畫面的報警響應時間不大于5秒；
(10) 控制指令發出后，現場設備開始執行動作的響應時間應小于2秒；
(11) 有幫助與操作指導功能，使用者可通過此功能完成各項操作；
(12) 提供已編制的時間或事件自控程序應用軟件的信息，信息內容包括：編制內容、 編制者姓名、編制時間和修改者姓名、時間及修改內容；
(13) 記錄系統操作及確認各類報警信息時間及確認人姓名；
(14) 應詳細說明系統軟件的構成和工作方式，如中央控制軟件、控制器控制軟件；軟 件應為模塊化組件，可靈活組裝；應詳細說明系統實時數據庫的設計原則和構成。
(15) 要求采用分層面向用戶的開放式、標準化、模塊化結構的軟件，便于系統功能 的擴充和更新，具有較強的容錯能力和較短的響應時間。
(16) 應用軟件至少應包含圖形化操作功能、報警管理功能、編程功能、歷史數據記 錄與管理功能、報表生成功能、趨勢圖分析功能、系統管理功能等。
(17) 圖形化操作功能應以彩色圖形顯示工程平面圖、設備分布圖、受監控系統圖等 相關圖形，圖例應為設備實物的模擬圖，在圖例旁邊實時顯示系統或設備的動態數據。 通過圖形、動畫、報表等多種方式表示設備的開/關、手動/自動、故障等狀態和溫濕度、 電量等參數，僅使用鍵盤或鼠標即可以完成對所有設備的在線控制和監控操作，但并不中斷系統的正常運行；集成語言提示平臺，各種操作及報警的及時提示，標準普通話語音。
