指揮通信系統甚高頻技術實現方案

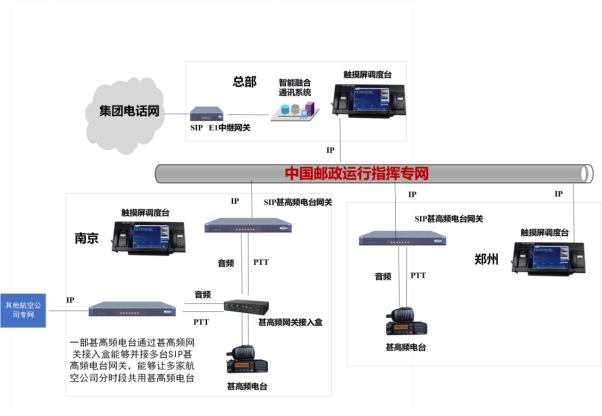

指揮通信系統甚高頻技術實現方案核心采用“VHF甚高頻電臺+SIP語音網關+SIP調度平臺”融合架構，實現南京塔臺VHF信號與北京AOC席位的跨地域雙向通信，兼顧低延遲、高可靠與可擴展性，系統組網圖如下：
在需要與塔臺進行甚高頻通信接入的點位放置SIP甚高頻電臺網關；通過音頻和PTT信令接入運行指揮系統。
一部甚高頻電臺通過甚高頻網關接入盒能夠并接多臺SIP甚高頻電臺網關，能夠讓多家航空公司分時段共用甚高頻電臺。
通過SIP E1接入網關，接入運營商和集團電話網；
具體實現如下：
（1）信號接入與低延遲SIP傳輸
在南京塔臺部署國產化SIP媒體網關，將VHF模擬語音信號轉換為標準SIP/RTP IP語音流，完成模擬信號到數字信號的無縫轉換，同時支持SIP協議標準交互，確保與AOC席位SIP終端的兼容性；
北京-南京兩地間采用加密隧道”傳輸SIP/RTP語音流，配置QoS流量?jī)?yōu)先級策略，將VHF相關SIP語音流優先級設為最高，規避網絡擁堵導致的延遲、丟包問題，確保端到端延遲≤100ms，滿足地空通話實時性要求；
部署主備雙傳輸鏈路，當主鏈路延遲>100ms或丟包率>5%時，由路由器自動切換至備份鏈路，切換時間<1s，切換過程中SIP語音流無縫銜接，確保語音不中斷、監聽不脫節。
（2）SIP語音插入與分級授權管控
語音插入權限采用“角色授權+二次審批+操作留痕”的三級管控機制，依托SIP調度平臺實現權限精細化管理，只有指定權限的AOC值班人員，可通過自身SIP話機/軟終端發起語音插入請求，請求需經值班經理在SIP核心管控臺二次審批通過后，方可激活語音插入權限；
語音插入時，AOC席位SIP終端發出的音頻信號經SIP協議封裝后，通過加密隧道推送至南京塔臺SIP媒體網關，網關將SIP/RTP語音流還原為模擬音頻，驅動VHF電臺發射，實現AOC席位與南京塔臺的雙向通信，插入過程不干擾原有地空通話鏈路，確保通信秩序；
所有SIP終端授權操作、語音插入操作、通話內容均通過SIP調度平臺生成詳細審計日志，記錄操作人、操作時間、操作內容、通話時長、SIP終端信息等，日志存儲周期≥3年，支持追溯、查詢與審計，滿足合規要求。
（3）多基地SIP擴展架構
系統采用“中心-分點”星型拓?fù)浼軜?gòu)，在北京AOC中心部署SIP核心調度與管控平臺，作為整個VHF-SIP融合系統的核心節點；僅需部署標準化VHF電臺+SIP媒體網關，網關通過SIP標準接口及加密隧道接入中心管控平臺，無需改造中心側核心設備。
擴展新基地時，僅需完成本地VHF電臺與SIP網關的聯動配置、網絡加密隧道搭建，即可實現新基地VHF信號的遠程監聽、語音插入及多基地間SIP互聯互通，真正實現平滑擴展、協同支援。
功能（適配VHF+SIP架構）
智能語音檢測與標記：基于SIP語音流實時解析技術，支持配置民航專業關鍵詞/呼號語音檢測，當監聽到指定關鍵詞時，系統自動對SIP語音錄音進行標記并觸發告警，同時將標記點同步至錄音回放界面，無需人工逐段排查，大幅提升監控效率；
多席位同時監聽與發言排隊：通過SIP調度平臺實現多終端并發管理，支持多個AOC席位SIP終端同時監聽同一VHF信號；當多個席位發起語音插入請求時，SIP調度平臺自動實現發言排隊，在各終端界面實時顯示排隊狀態，有效避免語音沖突，保障通信有序；
VHF信號狀態可視化：搭建VHF-SIP融合狀態監控看板，實時顯示各基地VHF信號強度、信噪比、SIP語音流傳輸延遲、鏈路連通狀態及SIP網關運行狀態，當信號異常、鏈路中斷或SIP終端故障時，觸發短信、平臺彈窗等多渠道告警，方便運維人員及時排查處置。
